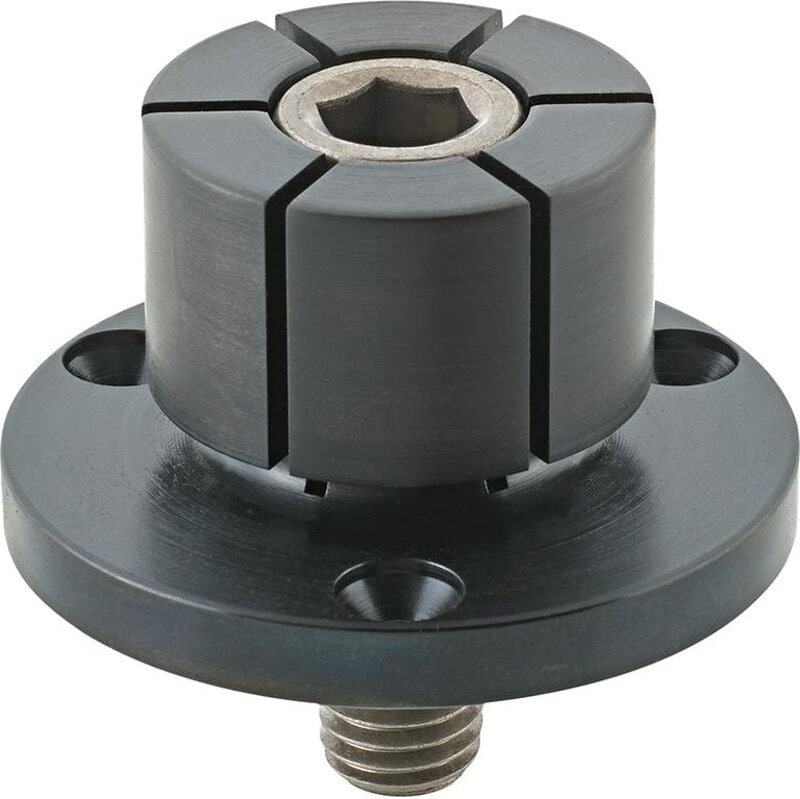

IBT Spanndorn XPA M12x 35,30mm

Allgemeine Beschreibung Der MITEE BITE Spanndorn XPA ist ein universelles Spannsystem, das aus gehärtetem Baustahl gefertigt ist. Er bietet eine hohe Wiederholgenauigkeit und ist für die Spannung von verschiedenen Werkstückformen geeignet, egal ob rechtwinklig, schräg, konkav oder konvex. Der Spanndorn ist bearbeitbar und kann durch Drehen und Fräsen auf die jeweiligen Durchmesser angepasst werden. Die geringen Baumaße ermöglichen eine Mehrseitenbearbeitung ohne störende Kanten für das Werkzeug. Technische daten Spannbereich D1: 23–35,3 mm Ø D h9: 56 mm Maß D3: M12 Maß D4: M4 mm Maß H: 31,8 mm Maß H1: 25,4 mm Maß H2: 20,6 mm Maß H3: 21 mm Maß H4: 6,4 mm Spannkraft: 26,3 kN WGNr.: W343 Lieferumfang Spanndorn mit 3 Befestigungsschrauben Anwendung Der Spanndorn XPA wird verwendet, um Werkstücke mit mindestens einer Bohrung zu spannen, was die Bearbeitung der zweiten Seite erleichtert. Er ist ideal für Drehteile, Frästeile und Bohrteile geeignet. Weitere Informationen Automatisierbar mit
