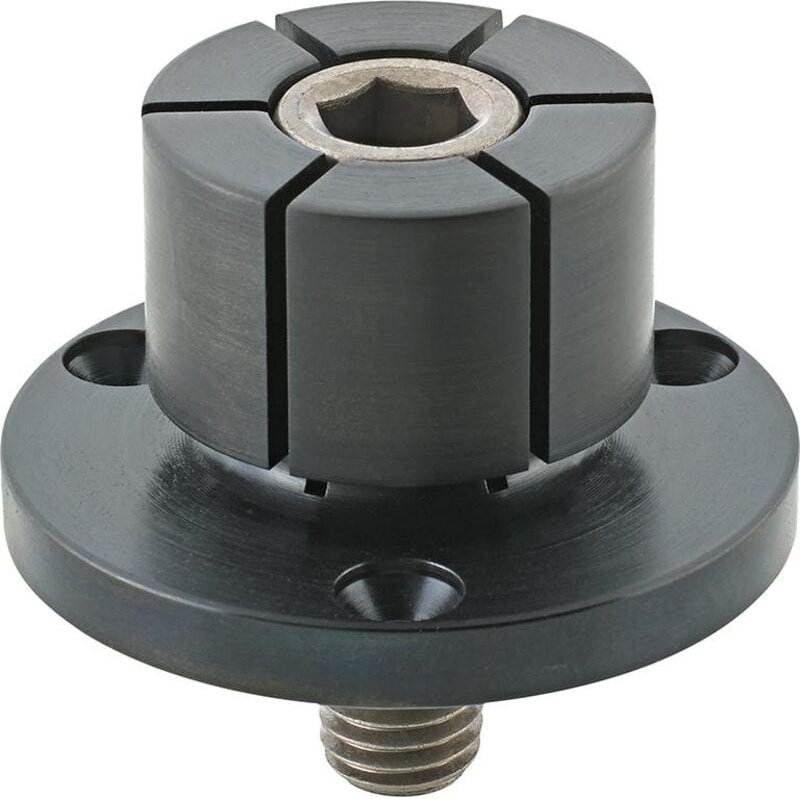

SpanndornxPA M16x42,00mm MITEE-BITE

Allgemeine Beschreibung Der MITEE BITE Spanndorn XPA M16x42,00mm ist ein universelles Spannsystem, das für die Spannung von verschiedenen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex, geeignet ist. Er besteht aus gehärtetem Baustahl und ist mit einer beschichteten Spannschraube ausgestattet. Der Spanndorn ist bearbeitbar und kann durch Drehen und Fräsen auf die jeweiligen Durchmesser angepasst werden. Die geringen Baumaße ermöglichen eine Mehrseitenbearbeitung ohne störende Kanten für das Werkzeug. Technische daten Spannbereich D1: 29,3–42 mm Ø D h9: 69,5 mm Maß D3: M16 Maß D4: M5 mm Maß H: 39,6 mm Maß H1: 31,8 mm Maß H2: 27 mm Maß H3: 22 mm Maß H4: 7,9 mm Spannkraft: 44,5 kN WGNr.: W343 Stahlschraube (Festigkeit 10.9) mit exzentrischem Kopf Lieferumfang Spanndorn mit 3 Befestigungsschrauben Anwendung Der Spanndorn XPA wird verwendet, um Werkstücke wie Drehteile, Frästeile und Bohrteile zu spannen. Die Spannung erfolgt von innen, was die Bearbeitung der zweiten
