MITEE BITE SpanndornxPA M10x27,00mm MITEE-BITE

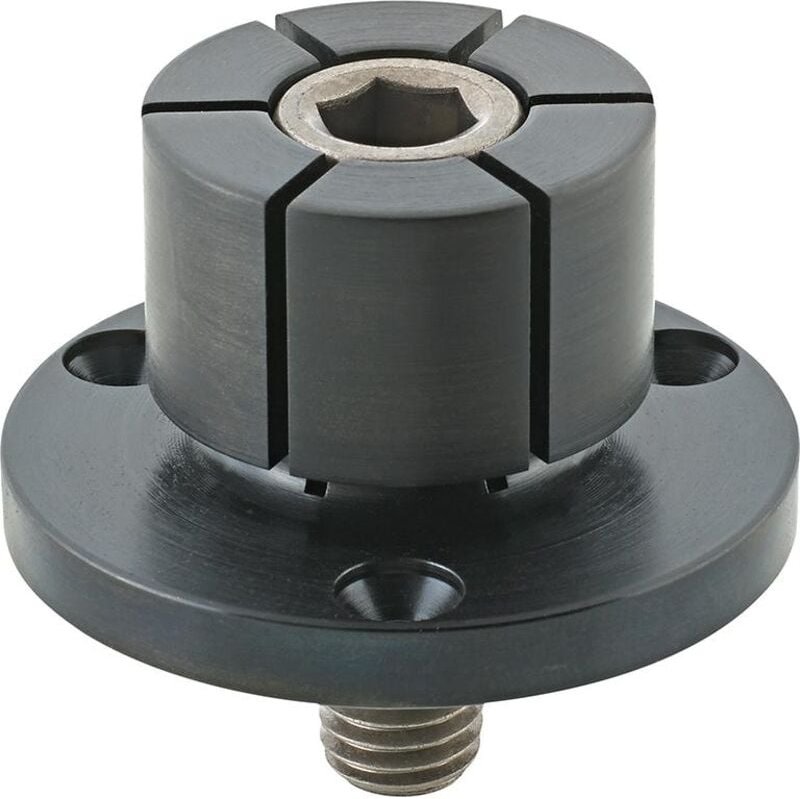

Allgemeine Beschreibung Der MITEE BITE Spanndorn XPA ist eine hochwertige Spannschraube aus Baustahl, die gehärtet und beschichtet ist. Mit einem exzentrischen Kopf und einem konzentrischen Befestigungsflansch bietet dieser Spanndorn eine hohe Wiederholgenauigkeit für verschiedene Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Die geringen Baumaße ermöglichen eine Mehrseitenbearbeitung, ohne dass störende Kanten für das Werkzeug entstehen. Der Spanndorn ist bearbeitbar und kann durch Drehen und Fräsen auf die gewünschten Durchmesser angepasst werden. Als Klemmstück dient eine Messing-6-kant-Scheibe. Technische daten Spannbereich: 18–27 mm Durchmesser des Befestigungsflansches: konzentrisch zum Spanndurchmesser Stahlschraube: Festigkeit 10.9 Maß A: 28,6 mm Maß B: 22,2 mm Maß C: 17,5 mm Maß D: 6,4 mm Maß E: 50 mm Maß G: 20 mm Rohrmaß F: 27 mm Spanndurchmesser: 18,0–27,0 mm Spannkraft: 20 kN WGNr.: W343 Lieferumfang Spanndorn mit 3 Befestigungsschrauben Anwendung Der
