IBT - SpanndornxPA M4x12,40mm mitee-bite

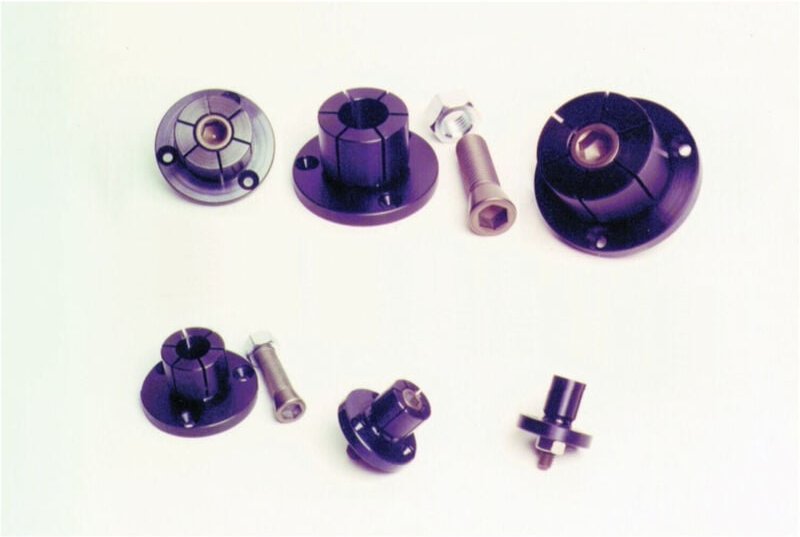

Allgemeine Beschreibung Der MITEE BITE Spanndorn XPA ist ein universelles Spannsystem, das für die Spannung von verschiedenen Werkstückformen geeignet ist, egal ob rechtwinklig, schräg, konkav oder konvex. Er besteht aus gehärtetem Baustahl und ist mit einer beschichteten Spannschraube ausgestattet. Der Spanndorn ist bearbeitbar und kann durch Drehen und Fräsen auf die jeweiligen Durchmesser angepasst werden. Die geringen Baumaße ermöglichen eine Mehrseitenbearbeitung, ohne störende Kanten für das Werkzeug. Technische daten Spannbereich D1: 7,2–12,4 mm Ø D h9: 29,72 mm Maß D3: M4 Maß D4: M3 mm Maß H: 21,8 mm Maß H1: 16 mm Maß H2: 15 mm Maß H3: 8 mm Maß H4: 5,9 mm Spanndurchmesser: 7,2–12,4 mm Spanndorn Festigkeit: 10.9 Spanndorn Spannkraft: 4,2 kN Lieferumfang Spanndorn mit 3 Befestigungsschrauben Anwendung Der Spanndorn XPA wird verwendet, um Werkstücke wie Drehteile, Frästeile und Bohrteile zu spannen. Die Spannung erfolgt von innen, was die Bearbeitung der zweiten Seite
