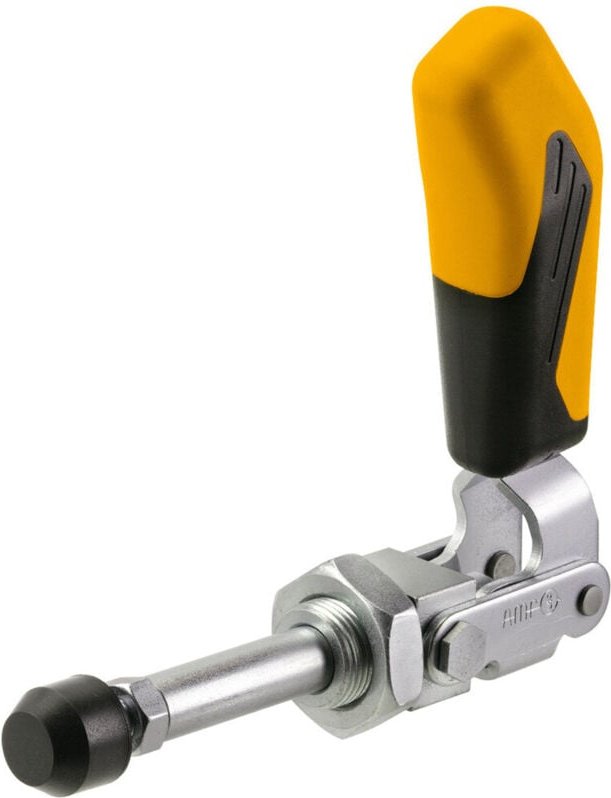

AMF Schubstangenspanner GR.2 kurze Bauform

Allgemeine Beschreibung Der Schubstangenspanner GR.2 in kurzer Bauform ist ein vielseitiger Druck- und Zugspanner, der sich ideal für die Befestigung an Blechwänden eignet. Mit einer langen Schubstangenführung und der Möglichkeit, in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt zu werden, bietet er eine flexible Anwendung. Der Spanner ist mit einem ergonomischen, ölbeständigen Handgriff ausgestattet, der eine große Handauflage und weiche Komponenten für einen komfortablen Gebrauch bietet. Technische daten Größe: 2 Haltekraft F1: 1 kN Haltekraft F2: 1 kN Andrückschraube: M6 x 25 Gewicht: 130 g A: 10 mm B: 36 mm E: 15 mm H: 24 mm H1: 73 mm Hub: 21,5 mm HW min.: 17 mm HW max.: 25 mm L1: 68,5 mm L2: 13 mm L3: 68 mm M: M6 M2: M16 x 1,5 N: 30,5 mm Gesamthöhe: 76 mm Kompatibilität und Zubehör Lieferumfang: Komplett mit vergüteter, verzinkter Andrückschraube. Der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden.
