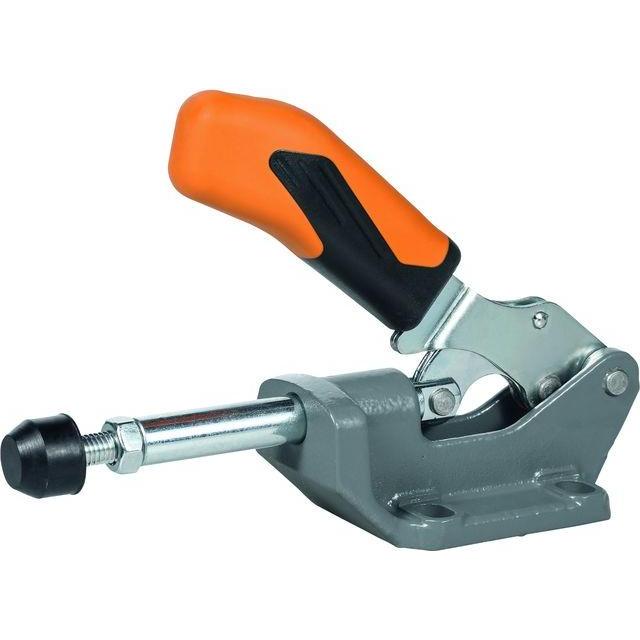

AMF Schubstangenspanner 6841 Größe 1

Allgemeine Beschreibung Der AMF Schubstangenspanner 6841 Gr. 1 ist ein vielseitiger Druck- und Zugspanner, der sich durch seine lange Schubstangenführung und den kleinen Winkelfuß auszeichnet. Er kann sowohl an Blechwänden befestigt als auch in Vorrichtungskörper mit Gewinde eingeschraubt werden. Der Handhebel ist in beliebiger Winkelstellung zur Grundfläche drehbar und ermöglicht eine flexible Anwendung. Technische daten Größe: 1 Haltekraft F1: 1 kN Haltekraft F2: 1 kN Andrückschraube: M4 x 20 Gewicht: 125 g Gesamthöhe: 60 mm Gesamtlänge: 91 mm Spannhöhe: 15 mm Hub: 20 mm B min.: 24,5 mm B max.: 44,5 mm D: 4,5 mm E: 20 mm K: 7 mm N: 30 mm H1: 60,5 mm L1: 91 mm L2: 16 mm L3: 74 mm M2: M12 x 1,5 HW min.: 12 mm HW max.: 20 mm Kompatibilität und Zubehör Lieferumfang: Komplett mit vergüteter, verzinkter Andrückschraube Nr. 6880 Installation Der Spanner kann ohne den Winkelfuß an Blechwänden befestigt werden. Alternativ kann er in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt
