SKF, Kugellager, Kegelrollenlager

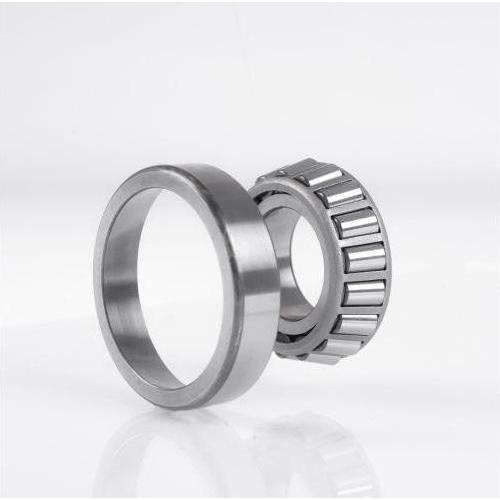

Kegelrollenlager haben kegelig ausgeführte Laufbahnen im Innen- und Aussenring, zwischen denen kegelige Rollen angeordnet sind. Die Scheitelpunkte aller Kegelflächen treffen sich in einem gemeinsamen Punkt auf der Lagerachse. Kegelrollenlager sind deshalb besonders zur Aufnahme kombinierter (radial und gleichzeitig axial wirkender) Belastungen geeignet. Aufgrund ihrer inneren Konstruktion können die einreihigen Kegelrollenlager nicht allein, sondern nur zusammen mit einem zweiten Lager (Bild 1) oder als Lagerpaar (Bild 2) verwendet werden. Kegelrollenlager sind im Allgemeinen nicht selbsthaltend. Der Innenring mit Rollen und Käfig kann getrennt vom Aussenring eingebaut werden. Hauptabmessungen DIN 616:2000 / DIN-ISO 335 / DIN 720:1979.
