Schneider Electric, Energiemessgerät, Touch-Panel

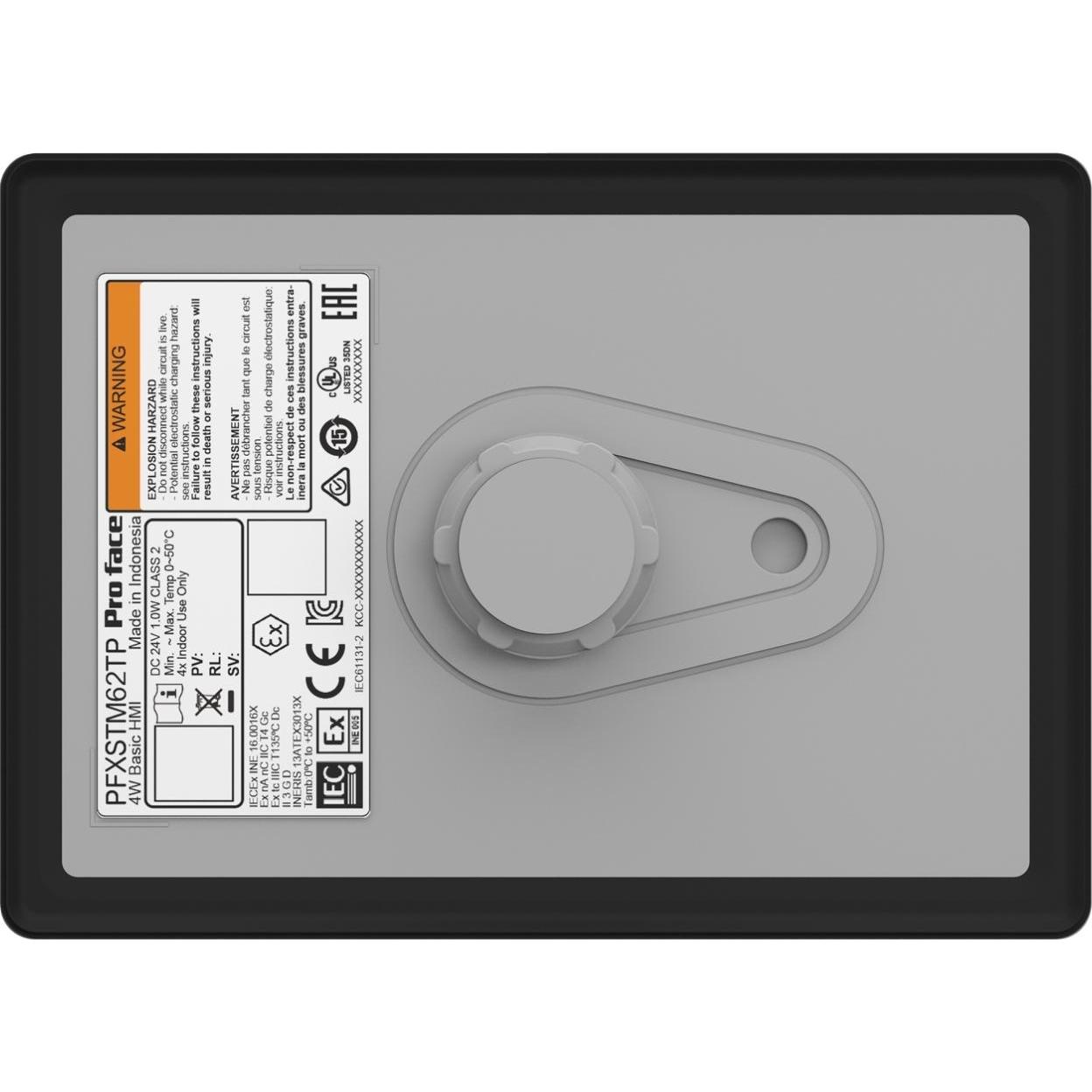

Das Display-Modul STM62TP ist ein Ersatzteil für das HMISTM6200 und gehört zur Pro-face ST6000-Reihe. Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen Konnektivität, Cybersicherheit für den Fernzugriff mit Pro-face Connect und eine moderne und intuitive Visualisierung im Mittelpunkt. Das resistive Single-Touch Display in 4,3 Zoll wide screen mit 16 Mio Farben und einer Auflösung von 480x272 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Das 22 mm Montagesystem sorgt für eine einfache und individuelle Gestaltung der Bedienerschnittstelle mit Drucktastern und Touch-Display und einen schnellen Austausch bei Wartung. Die Bedienoberfläche auf dem HMI wird mit der Software BLUE konfiguriert. Die äußeren Abmessungen des Displays-Moduls betragen 140,40 mm (Breite) x 101,10 mm (Höhe) x 29,85 mm (Tiefe), bei einem Panel Cut-out von 22,5 mm Kreisdurchesser. Das Produkt entspricht der Schutzklasse IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 12 und Typ 13 (bei ordnungsgemäßer Installation in einem Gehäuse). Zudem entspricht es Normen wie EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 Nr. 61010-2-201 und Zertifizierungen wie CSA, CE, China RoHS, KC, REACH, ATEX Zone2/22, Marine.
