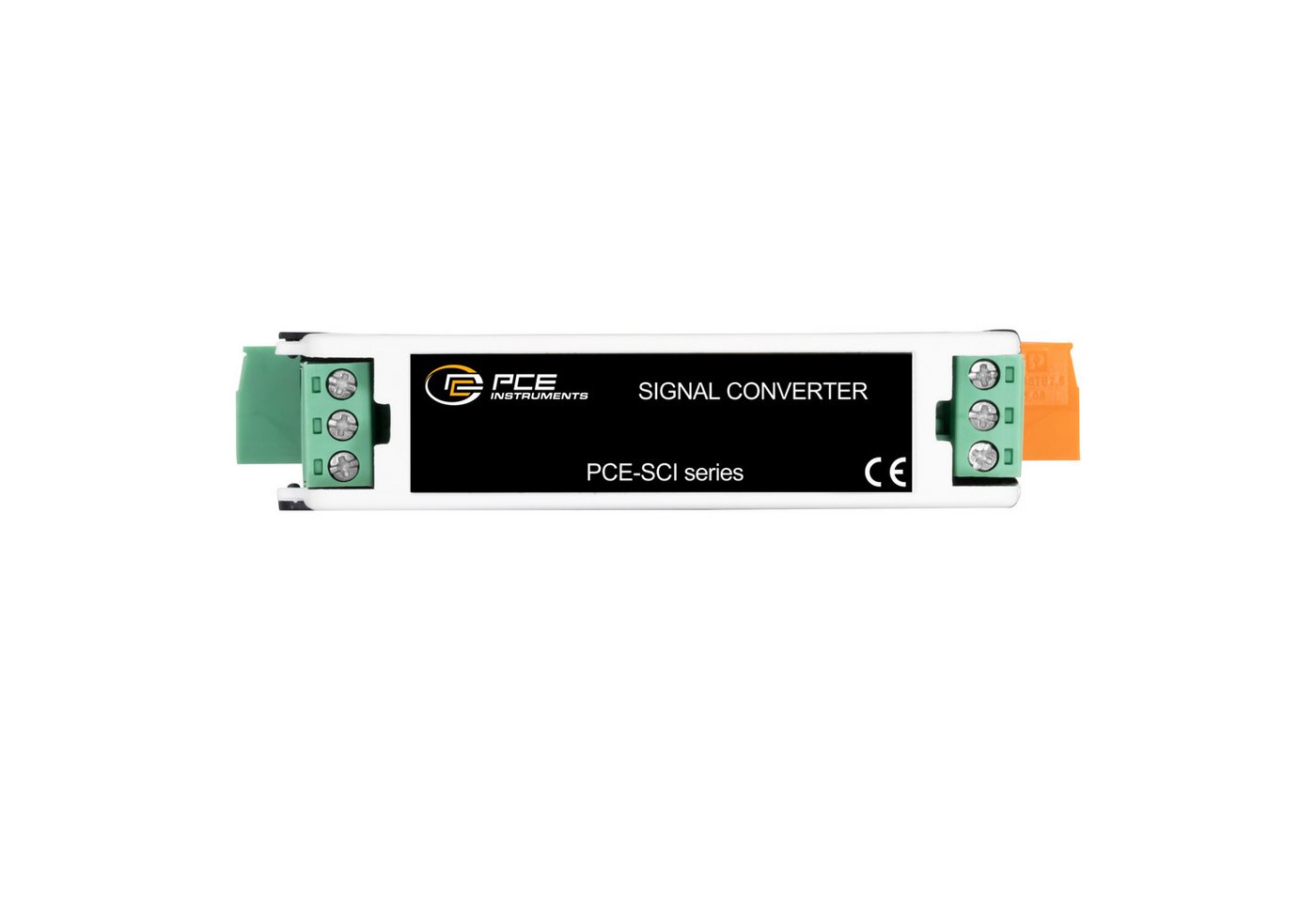

PCE Instruments Spannungsprüfer PCE Instruments DIN-Schienen-Konverter PCE-SCI-D

Der konfigurierbare DIN-Schienen-Konverter für elektrische Signale ist ein Signalverdoppler und Signalwandler für Prozesssignale. Es kann ein 4 ... 20 mA und 0 ... 10 V DC - Signal am Eingang angelegt werden. Der konfigurierbare DIN-Schienen-Konverter für elektrische Signale liefert Erregerspannung, falls erforderlich. Er hat 2 Ausgänge, wobei Ausgang 1 fest auf 4 ... 20 mA und Ausgang 2 auf 4 ... 20 mA oder 0 ... 10 V DC eingestellt werden kann. Zudem hat er eine vierfache Isolierung zwischen Stromversorgung, Eingangssignal, Ausgang 1 und Ausgang 2. Die Isolierung des Stromkreises verhindert Erdschleifen und die Ausbreitung von Spannungsspitzen, Schutz von Geräten und Signalintegrität. Konfigurationssystem (Ziffern und Tastenfeld) sind hinter der Frontabdeckung zugänglich und ermöglichen eine einfache und schnelle Konfiguration. Der Signalduplizierer hat eine ",Passwort",-Funktion, um den Zugang zur Konfiguration zu sperren. Der konfigurierbare DIN-Schienen-Konverter für elektrische Signale ist konzipiert für den industriellen Einsatz, mit der Möglichkeit der Integration in eine Vielzahl von Anwendungen. technische Details: Prozessstrom Messbereich +,4 mA ... +,20 mA Genauigkeit 0.3 % v.Mb. Überlast 25mA Signalart aktiv, passiv Impedanz <,2 Vdc Spannungsabfall an den Klemmen Sprungantwort <,300 ms (0 ... 99 % Signal) Prozessspannung Messbereich 0 V DC ... +,10 V DC Genauigkeit 0.3 % v.Mb. Überlast 25 V DC Signalart aktiv, passiv Impedanz größer 1 MΩ Sprungantwort <,300 ms (0 ... 99 % Signal) Allgemeine technische Daten Display Typ 7 Segment, 2 Digits Sicherheitsstandard CAT II / 300V Schutzklasse (Gerät) IP30 Spannungsversorgung 24 ... 240 V DC ±10%, 45 ... 65 Hz, isoliert Gewicht 126 g Abmessungen (L x B x H) 110 x 22 x 118 mm Betriebsbedingungen 0 ... 50 °C , 95 % r.F Lagerbedingungen -20 ... 70 °C , 95 % r.F Sprachen der Anleitung Englisch
