Schlösser Wasserzähler JS Wasserzähler-Unterputz-Einbaukasten für 80 mm Zähler - Typ UPK 9020

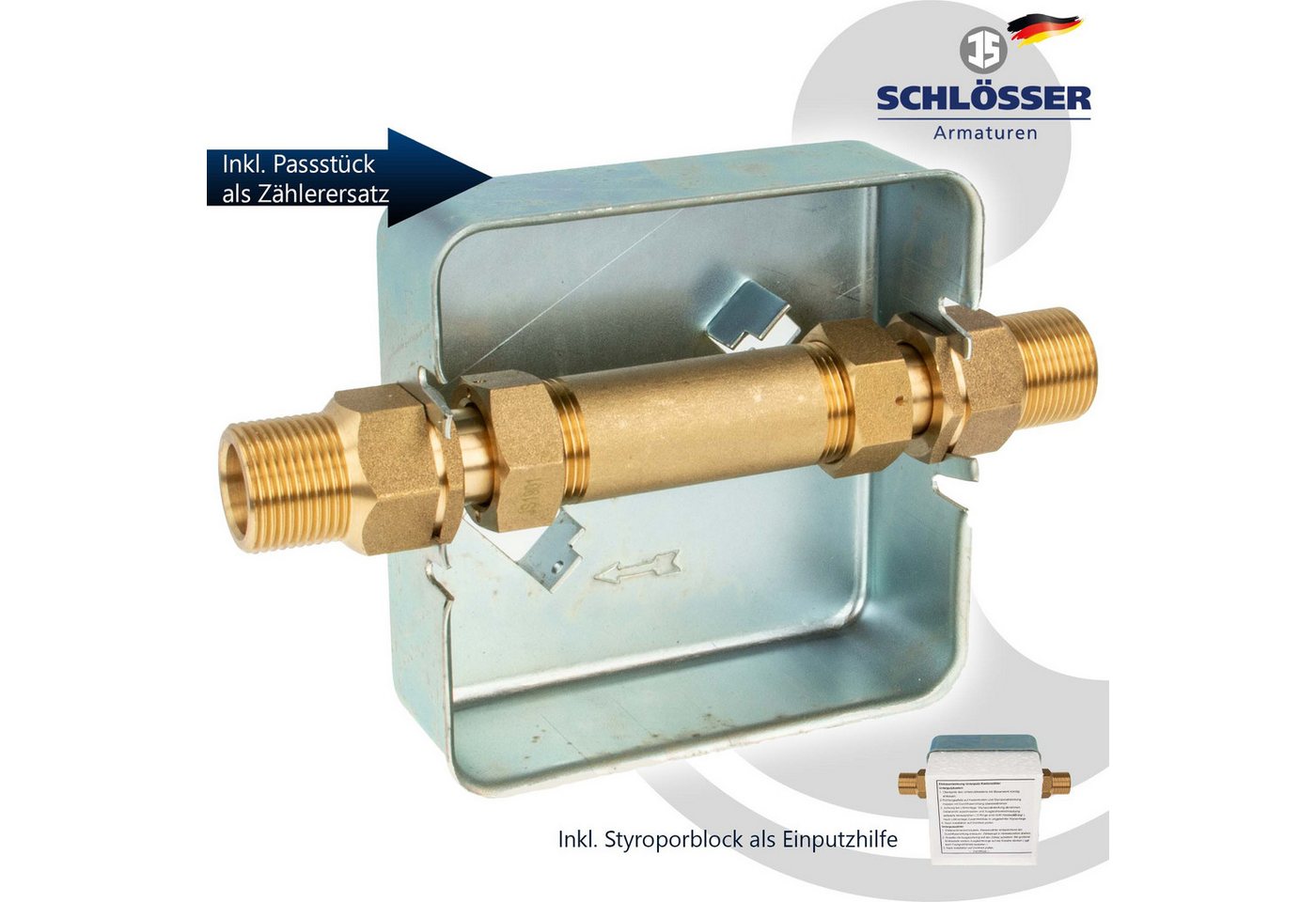

Unterputz-Einbaukasten für Wohnungswasserzähler Ausführung: (Anschluss) - siehe Auswahlfeld oben Einbaukasten mit 120 x 120 mm Verschraubungen mit 3/4 Zoll Überwurfmutter im Kasten, beiderseits mit Längenausgleich Bei Ausführung mit Außengewinde auch als Lötmuffe zu verwenden Passend zu Wohnungswasserzählern mit Baulänge 80 mm (Zähler nicht im Lieferumfang enthalten, siehe 00115T0807001 oder 00125T0807001) Inkl. Paßstück als Zählerersatz Inkl. Styroporblock als Einputzhilfe Material: Messing blank, nach Trinkwasserverordnung Weitere Maße siehe Bilder Hersteller: Schlösser Armaturen GmbH &, Co. KG Einbauanweisung Unterputz-Kastenzähler - Unterputzkasten: Oberkante des Unterputzkastens mit Mauerwerk bündig einbauen. Richtungspfeile auf Kastenboden und Styroporabdeckung müssen mit Durchflussrichtung übereinstimmen. Achtung bei Lötmontage: Styroporabdeckung abnehmen, Distanzrohr ausschrauben und Ausgleichsverschraubungen seitwärts herausziehen (O-Ringe sind nicht hitzebeständig!) Nach Lötmontage Zusammenbau in umgekehrter Reihenfolge Nach Installation auf Dichtigkeit prüfen Unterputzzähler: Distanzrohr ausschrauben und Wasserzähler entsprechend der Durchflussrichtung einbauen. Zählerkopf in Ableseposition drehen. Rosette mit Ausgleichsring (nicht im Lieferumfang enthalten, siehe 00115T0807001 oder 00125T0807001) auf den Zähler schieben. Bei größerer Einbautiefe weitere Ausgleichsringe (Zubehör 0090205800001) auf die Rosette stecken. Nach Installation auf Dichtigkeit prüfen.
