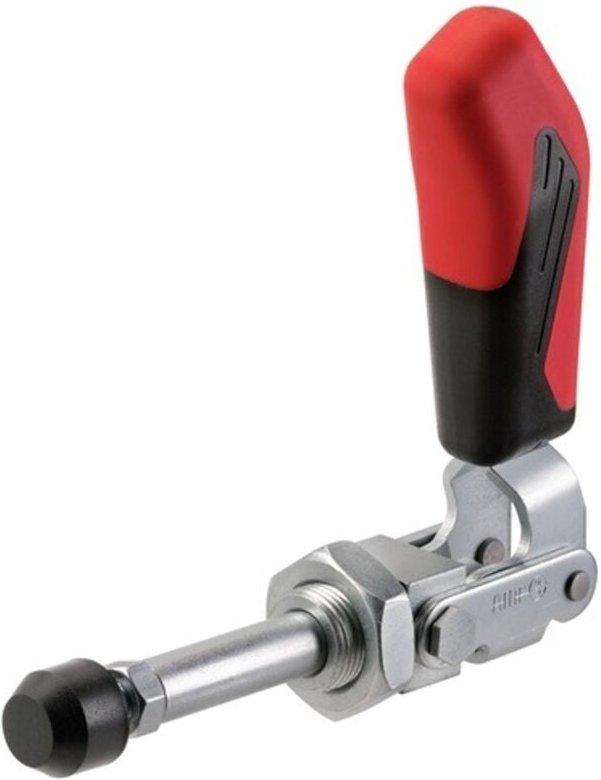

Schubstangenspanner GR.5 kurze Bauform AMF

Allgemeine Beschreibung Der Schubstangenspanner GR.5 in kurzer Bauform ist ein vielseitiger Druck- und Zugspanner, der sich ideal zur Befestigung an Blechwänden eignet. Mit einer langen Schubstangenführung und der Möglichkeit zur Flanschbefestigung mittels Winkelfuß, bietet er eine flexible Anwendung in verschiedenen Vorrichtungen. Technische daten Größe: 5 Haltekraft F1: 4 kN Haltekraft F2: 4 kN Andrückschraube: M12 x 50 Gewicht: 1200 g A: 16 mm B: 92 mm E: 45 mm H: 37 mm H1: 149 mm Hub: 67 mm HW min.: 30 mm HW max.: 50 mm L1: 175 mm L2: 24 mm L3: 139 mm M: M12 M2: M24 x 1,5 N: 49 mm Gesamthöhe: 148 mm Kompatibilität und Zubehör Lieferumfang: Komplett mit vergüteter, verzinkter Andrückschraube Ausführung in nichtrostendem Stahl auf Anfrage erhältlich Detaillierte CAD-Bemaßung auf Datenträgern auf Anfrage erhältlich Installation Der Schubstangenspanner kann an Blechwänden befestigt werden Alternativ kann er in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden
