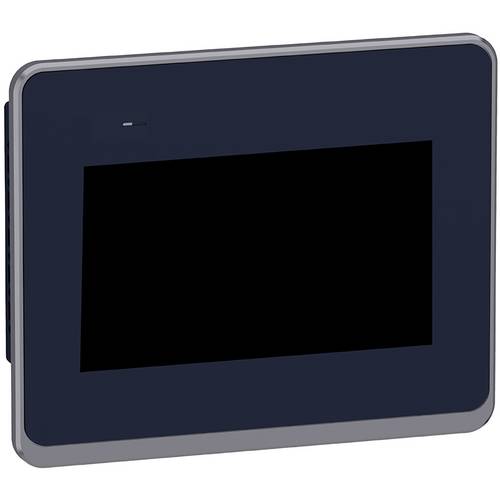

Schneider Electric HMIST6200FW SPS-Touchpanel

Das Basic HMI ST6 ist ein Standard Touch-Panel aus der Schneider Electric Harmony ST6-Reihe. Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen Konnektivität, Cybersicherheit für den Fernzugriff mit EcoStruxure Secure Connect Advisor und eine moderne und intuitive Visualisierung im Mittelpunkt. Das resistive Single-Touch Display in 4,3 Zoll wide screen mit 16 Mio Farben und einer Auflösung von 480x272 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Das Display besitzt eine neutrale Front, ohne Schneider Electric Logo. Die Bedienoberfläche auf dem HMI wird mit der Software EcoStruxure Operator Terminal Expert konfiguriert. Durch die vielfältigen Schnittstellen (1 x Ethernet, 1 x serielle COM, 1 x USB Typ A, 1 x USB micro-B) ist eine optimale Konnektivität gewährleistet. Die äußeren Abmessungen des Displays betragen 134,5 mm (Breite) x 108,5 mm (Höhe) x 43 mm (Tiefe) bei einem Panel Cut-out von 118,5 mm x 92,5 mm und einer Tafeldicke von 1,6 bis 5 mm, mit Federklemmen 1,5 bis 4 mm oder 4 bis 6mm. Das Produkt entspricht der Schutzklasse IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 12 und Typ 13 (bei ordnungsgemäßer Installation in einem Gehäuse). Zudem entspricht es Normen wie CE, China RoHS, REACH,KC, EN (61000-6-4/61000-6-2/ 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201.
