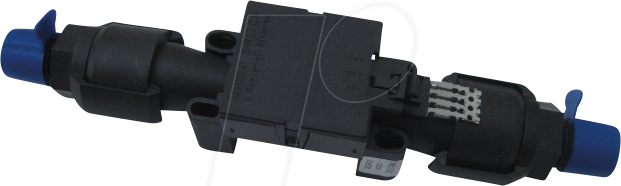

AWM 5102VN - Durchflusssensor, verstärkt, 0 ... 10 slpm

Dieser Durchflusssensoren arbeitet nach dem Prinzip des Heißfilm-Aneometers und nutzt dieKühlwirkung des über die Oberfläche des Fühlerelemntes streichenden Luftstromes.Dabei ändert sich die Ausgangsspannung im gleichen Maße wie der Luft oder Gasstrom durch die Ein- und Auslaßöffnungen des Sensorgehäuses.Aufgebaut mit einer Dünnfilm-, thermoisolierten Brückenstruktur mit Heiz- und zwei Temperatursensorelementen.Die Brückenstruktur ermöglicht hohe Messempfindlichkeit sowie schnelle Ansprechzeit auf Luft /Gasströmung über dem Chip. Die beiden Temperaturfühler mit dem mittig dazwischen liegenden Heizelement ermöglichen die Erkennung der Strömungsrichtung und die Messung des Durchsatzes.Wesentliche MerkmaleSensor mit VerstärkungBetriebsspannung 10-15VDCAusgangsspannung 5VDC bei 1000sccmBereich 0 bis 10SLPMAnsprechzeit 3 msBetriebstemperatur -20°C bis +70°C( SLPM = standard liters pro minute, kalibriert mit Stickstoff N2, Anschluß über AMP (103956-3) Nur für Medium: trockene Gase
