Elektrotechnik Schabus Wassermelder Hutschiene Wassermelder

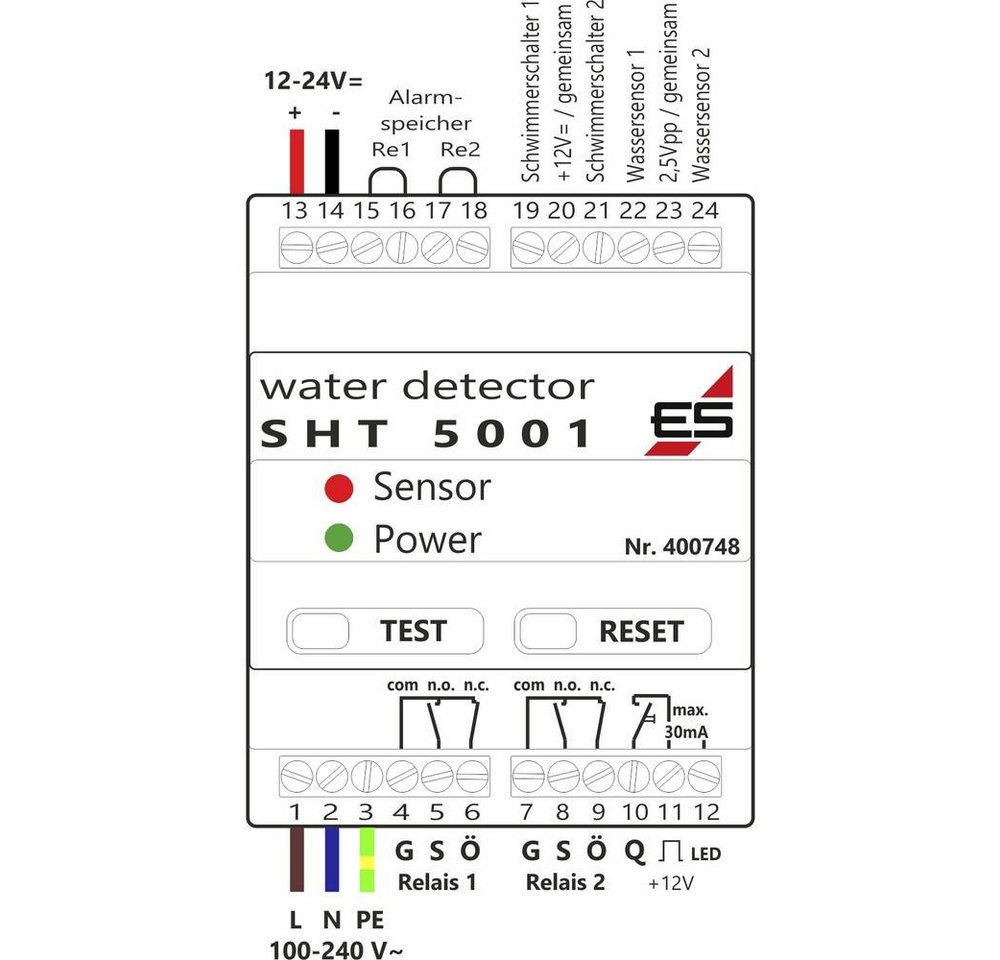

Der SHT 5001 ist ein Wassermelder zur Festinstallation in einem Kleinverteiler oder Sicherungskasten. Er hat 2 Meldelinien, die auf je ein eigenes Alarm-Relais geschaltet sind und jeweils 2 Eingänge für passive Wassersensoren (AC) oder Mini-Schwimmerschalter (DC). Bei einem Alarm leuchtet (Eingang 1) oder blinkt (Eingang 2) die rote Sensor-LED, ein interner Piezo-Summer ertönt (dauerhaft deaktivierbar), das zugeordnete Relais schaltet und ein Alarmausgang (12 V/max. 30 mA) zum Anschluss eines externen PiezoTreiber oder einer LED (z. B. für Schaltschrank Tür) wird aktiviert. Ein Alarm-Speicher kann mittels Drahtbrücke für jede Meldelinie einzeln gesetzt werden. Die Quittierung des Alarms erfolgt intern per Tastendruck auf die RESET-Taste oder extern mit dem Schließen eines potentialfreien Kontakts (z. B. externer Taster, Mini-Schwimmerschalter, Reset-Kontakt vom GSM-Wahlgerät, etc.). Mit der TEST-Taste werden die Alarmeinstellungen überprüft, es wird „Wasser“ an beiden Meldelinien simuliert. Die angeschlossenen Sensoren und Mini-Schwimmerschalter werden dabei nicht mitgetestet. Betrieben wird der SHT 5001 mit Netzspannung aus dem öffentlichen Stromnetz und/oder 12 / 24 V Gleichspannung aus ext. Batterien/Akkus. Wassersensor oder Mini-Schwimmerschalter? Was brauche ich? Diese Frage ist recht einfach zu beantworten: Wenn es vom Einsatzzweck her nur irgendwie möglich ist, einen Mini-Schwimmerschalter zu verwenden, so müssen Sie ihn auch verwenden. Denn dann haben Sie es mit einem Wasserstand, einem Pegel bzw. einem Hub zu tun. Sensoren werden dabei zwar eine Zeit lang auch funktionieren, sind aber mit ihren blanken Kontakten für ständig feuchte Umgebungen komplett ungeeignet. Bedenken Sie, dass Wassersensoren Verschleißteile sind. Je öfter und länger sie Wasser ausgesetzt sind, desto schneller altern sie und neigen im besten Fall zu vermehrten Fehlalarmen.
