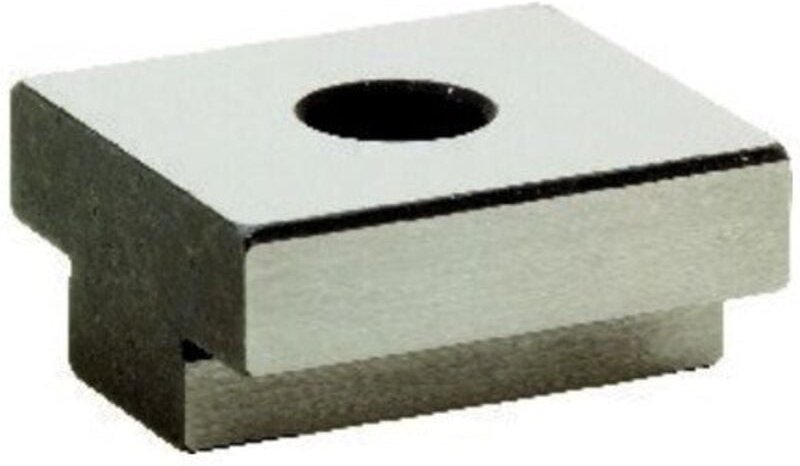

Passnutenstein DIN6322A 12x20mm AMF

Allgemeine Beschreibung Der AMF Nutenstein Nr. 6322A ist ein fester Nutenstein, der aus einsatzgehärtetem Stahl C 15 gefertigt ist. Diese Nutensteine sind toleranzhaltig und auf Umschlag genau geschliffen, was kurze Ausrichtzeiten von Vorrichtungen und Maschinenschraubstöcken ermöglicht. Sie werden paarweise in die genormte, 20 mm breite Richtnut von Schraubstöcken oder Vorrichtungen eingeschraubt und ermöglichen den Einsatz auf Maschinen mit verschiedenen Nutenbreiten. Technische daten Länge: 22 mm Höhe: 10 mm Nutenmaß bei Maschinen: 12 mm Nutenmaß bei Vorrichtung: 20 mm Für Schrauben DIN 84/912: M6 x 10 Werkstoff: Stahl C 15 Typ: 6322A Anwendung Die festen Nutensteine werden paarweise in die genormte, 20 mm breite Richtnut von Schraubstöcken oder Vorrichtungen eingeschraubt. Durch den Wechsel der Nutensteine kann mit einer Vorrichtung auf mehreren Maschinen mit unterschiedlichen Nutenbreiten gearbeitet werden.
