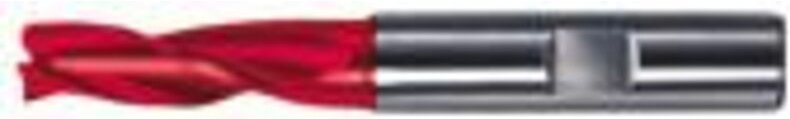

Schaftfräser sl DIN6527 vhm fire Z2 Schaft hb 10mm gühring

Allgemeine Beschreibung Der GÜHRING Schaftfräser SL DIN6527 VHM FIRE Z2 ist ein hochwertiger Schaftfräser aus Vollhartmetall (VHM) mit einer speziellen Fire-Beschichtung. Er eignet sich ideal zum Fräsen von Keil- und Passfedernuten sowie für universelle Bearbeitungen. Mit einer hohen Schnittgeschwindigkeit, die ca. 50 % höher ist als bei unbeschichteten Werkzeugen, bietet er eine effiziente Bearbeitung. Der Fräser hat zwei Schneiden und ist für die Trockenbearbeitung ausgelegt. Technische daten Durchmesser Schaft: 10 mm Anzahl Schneiden: 2 Auskraglänge: 32 mm Schneidstoff: Vollhartmetall (VHM) Typbezeichnung: Typ N Kühlschmierstoffversorgung: Keine Innenkühlung Länge gesamt: 72 mm Form Schaft: HB-Schaft Länge Anschnitt: 0,1 mm Länge Schneide: 19 mm Länge Nut: 29 mm Bearbeitungsverfahren: Schaftfräsen Ausführung Werkzeuglänge: Lang Gewicht: 70 g Weitere Informationen Die Schnittgeschwindigkeit ist bei Stahl < 1000 N/mm²: 92 m/min Für INOX austenitisch: 40 m/min Für Aluminium < 8% Si:
