Maico, Belüftungsventilator, Kanalventilator

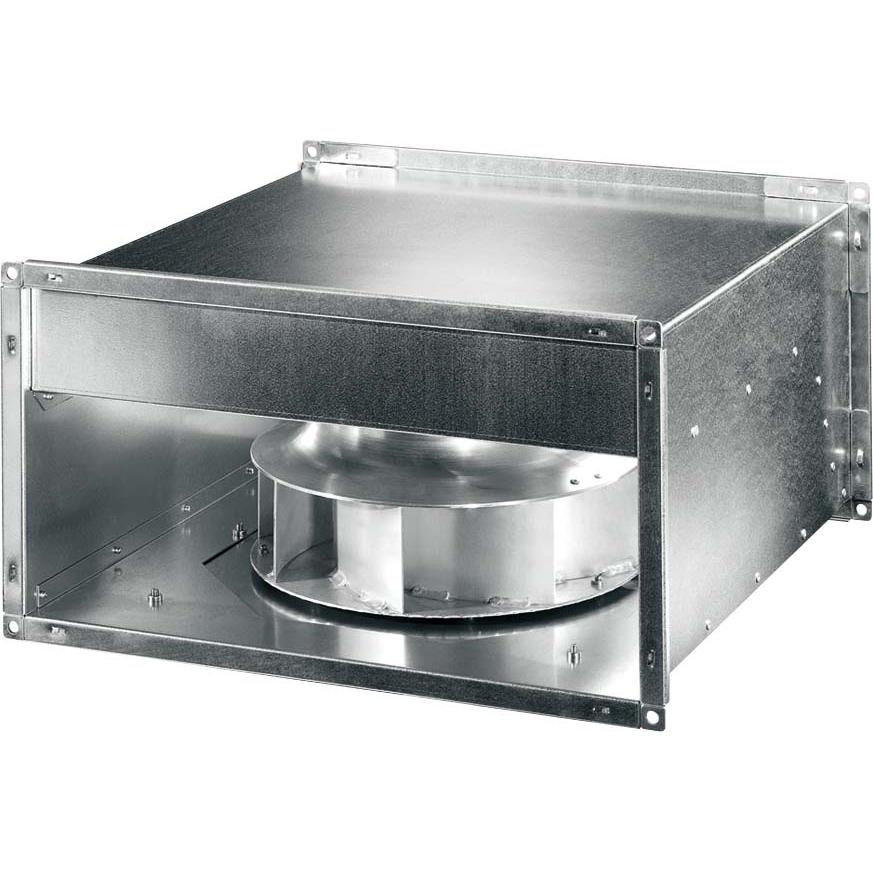

Einbau in rechteckige Lüftungskanäle. Verzinktes Gehäuse. Mit schalldämmender Auskleidung für erhöhte Ansprüche an besonders niedrige Geräuschpegel. Geringe Energieaufnahme dank EC-Technologie. Geringer Platzbedarf durch kompakte Abmessungen. Flanschprofile an der Saug- und Druckseite. Radiallaufräder mit rückwärtsgekrümmten Schaufeln aus verzinktem Stahl (DN 22-DN 35) oder UV-stabilisiertem und Glasfaser verstärkten, Polypropylen (PP) (DN 50-DN 56). Laufrad sitzt auf der Motorwelle und wird direkt angetrieben. Statisch und dynamisch gewuchtet gemäß DIN ISO 21940-11, Wuchtgüte G6,3. Hohe Schutzart IP 54. Zur Vermeidung von Schwingungsübertragungen auf das Kanalsystem elastischen Verbindungsstutzen ELP verwenden. Förderrichtung: Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Drehrichtung ist von der Ansaugseite gesehen rechtsdrehend. Motor: Motor für den Dauerbetrieb ausgelegt. Robuster EC-Motor mit Kugellager, wartungsfrei. Drehzahl kann im Steuerbetrieb über ein 0 - 10 V Signal oder ein Potentiometer stufenlos vorgegeben werden. Thermischer Motorschutz serienmäßig. Integrierter Motorschutz über Alarmrelais geführt. Statusanzeige über LED (DN 50-DN 56). ModBus RTU Schnittstelle. Integrierte 24 V Spannungsquelle für optionales Zubehör. Montagehinweise: Einbau in horizontaler und vertikaler Lage möglich. Elektrischer Anschluss: Erfolgt je nach Ausführung am Klemmenkasten oder am ausgeführten Kabel. Netzfrequenz 50 Hz.Artikel: DSK 31/1-S EC, Ausführung: schallgedämmt, Fördervolumen: 4750 m3/h, FördervolumenNenn: 2887 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 496 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1700 1/min - im opt. Wirkungsgrad, Drehzahl: 1700 1/min, Drehzahlsteuerbar: ja, Bemessungsspannung: 380 V bis 480 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 760 W, INenn: 1,42 A, Schutzart: IP 54, Wärmeklasse: F, Einbauort: Kanal, Einbaulage: beliebig, Material Gehäuse: Stahlblech, verzinkt, Gewicht: 50 kg, Gewicht mit Verpackung: 52 kg, Ventilator ausschwenkbar: ja, Kanalmaß: 600 mm x 350 mm, Breite: 680 mm, Höhe: 390 mm, Tiefe: 700 mm, Breite mit Verpackung: 800 mm, Höhe mit Verpackung: 840 mm, Tiefe mit Verpackung: 701 mm, Fördermitteltemperatur: -25 °C bis 50 °C.
