ABB Unterspannungsrelais, Relais

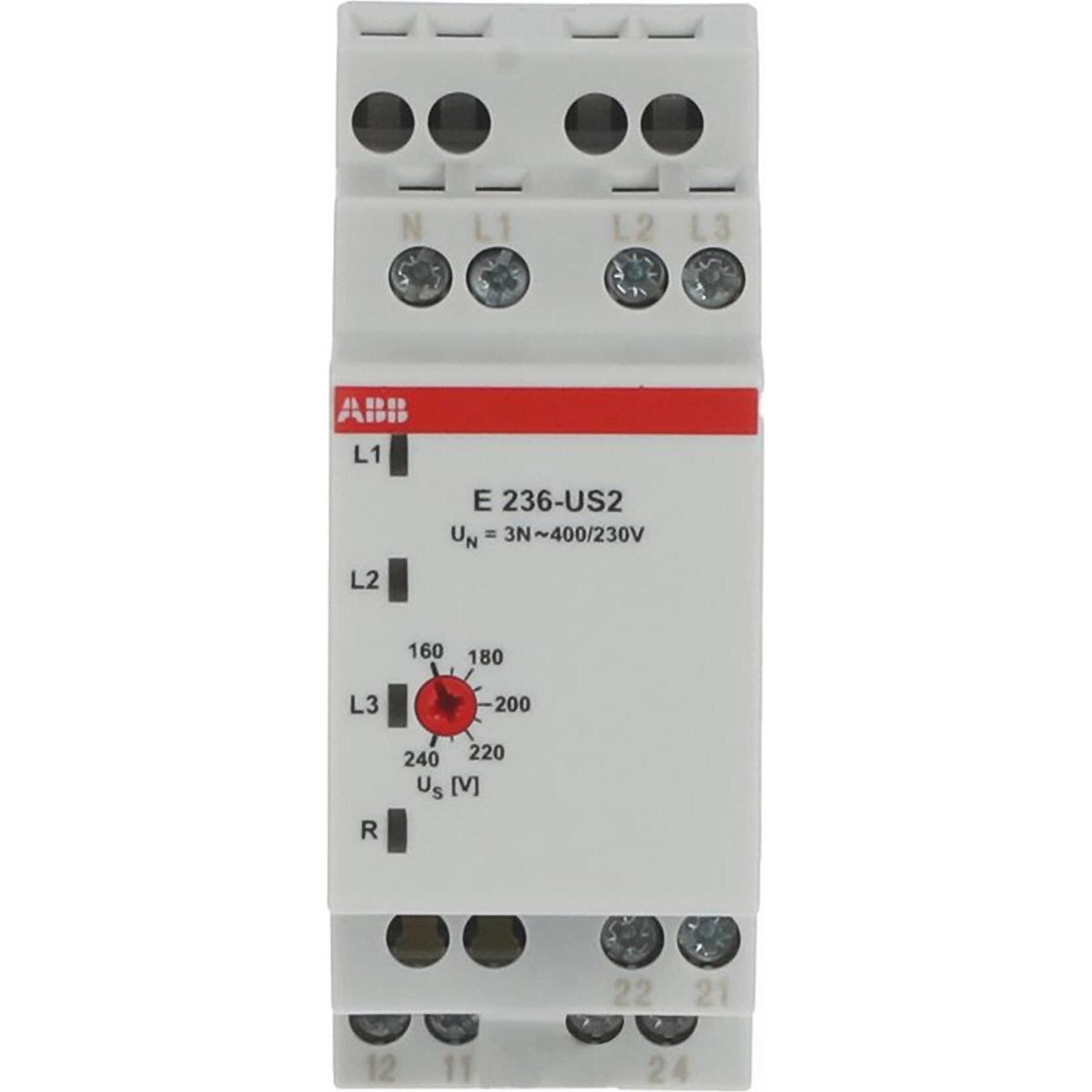

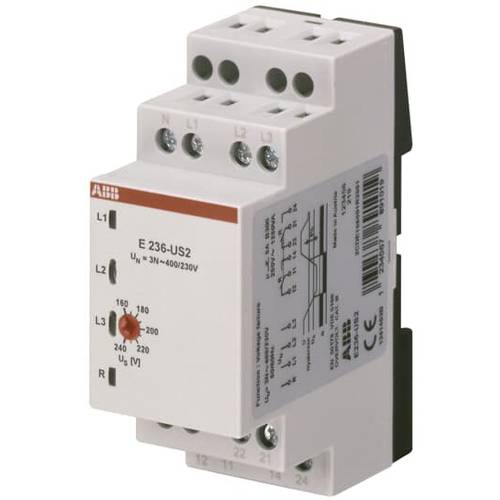

ABB Stotz S&J Unterspannungsrelais E236-US2 Hersteller: ABB Stotz S&J Bezeichnung: Unterspannungsrelais 2W 1,7W Typ: E236-US2 Bemessungsspannung: 250 V Bemessungsfrequenz: 50..60 Hz Angegebener Messbereich: 3N, 400/230 V Max. Schaltleistung: 1250 VA Auslöseverzögerung: 100 ms Max. elektrische Schalthäufigkeit: 60 c/min Spannungsart: AC Montageart: DIN-Schiene Breite in Teilungseinheiten: 2 Einbauhöhe: 87 mm Schutzart (IP): IP20 Weitere Details: Die grüne LED leuchtet, wenn die Speisespannung angelegt ist. Wenn jede Phasenspannung 195 V übersteigt (US1) oder den voreingestellten Schwellwert (US2) mit Bezug auf den Neutralleiter einschliesslich der Hysterese beim Einschalten des Gerätes übersteigt, schaltet das Relais sofort in die Arbeitsstellung. Die gelbe LED leuchtet. Wenn zumindest eine Phasenspannung unter den Schwellwert fällt, geht das Relais wieder in seine normale Position und die gelbe LED erlischt. Falls auch Phase 2 ausfällt, erlischt auch die grüne LED. Der Neutralleiter muss verbunden werden!.
