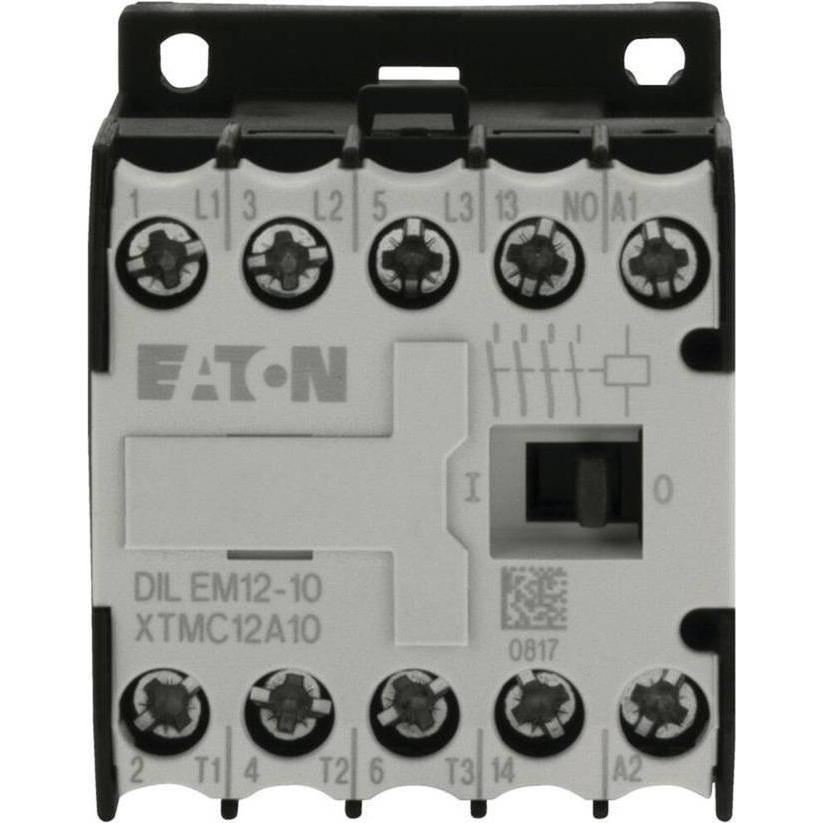

Eaton Electric GmbH Leistungsschütz (230V50HZ,240V60HZ) DILEM12-10#, Relais

Eaton Leistungsschütz DILEM12-10, Hersteller: Eaton. Bezeichnung: Leistungsschütz (230V 50Hz, 240V 60Hz). Typ: DILEM12-10. Nennsteuerversorgungsspannung Us bei AC 50 Hz: 230 V. Nennsteuerversorgungsspannung Us bei AC 60 Hz: 240 V. Nennsteuerversorgungsspannung Us bei DC: 0 V. Spannungstyp für die Betätigung: AC. Nennbetriebsstrom Ie bei AC-1, 400 V: 22 A. Nennbetriebsstrom Ie bei AC-3, 400 V: 12 A. Nennbetriebsleistung bei AC-3, 400 V: 5,5 kW. Nennbetriebsstrom Ie bei AC-4, 400 V: 6,6 A. Nennbetriebsleistung bei AC-4, 400 V: 3 kW. Nennbetriebsleistung NEMA: 3,7 kW. Geeignet für Reiheninstallation: nein. Anzahl der Hilfskontakte als NO-Kontakte: 1. Anschlussart Hauptstromkreis: Schraubanschluss. Anzahl der NO-Kontakte als Hauptkontakte: 3. Anwendung des Leistungsschützes: Leistungsschütz für Motoren, kleiner Schütz für Motoren und ohmsche Lasten. Nutzungskategorie: AC-1: nicht-induktive oder schwach-induktive Last, Widerstandsofen; AC-3: Käfigläufermotoren: Starten, Abschalten während des Betriebs; AC-4: Käfigläufermotoren: Starten, Rückbremsen, Wenden, Joggen. Anschlussmethode: Schraubklemmen. Beschreibung: mit Hilfsschalter. Pole: 3-polig. Nennbetriebsstrom AC-3 380 V 400 V: Ie= 12 A. Nennbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, geschlossen: Ith= 16 A. Nennbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, verkapselt: Ith= 40 A. Max. Nennbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 4 kW. Max. Nennbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1,5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW. Geeignet für: DILEM, DILE. Kontaktkonfiguration S = NO-Kontakt: 1 S. Stromart AC/DC: AC-Betätigung. EAN: 4015081246106.
