Eaton, Schutzschalter, FI Schutzschalter

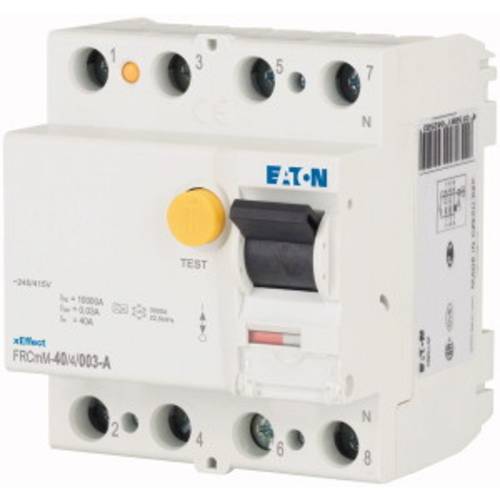

Symmetrische Aufteilung der Vorschaltgeräte auf alle Phasen vorteilhaft. Verlegehinweise des Vorschaltgeräteherstellers beachten. Die Funktion des Schalters ist lageunabhängig. Der Schutzschalter ist daher im Sinne der Errichtungsbestimmungen zum Fehlerschutz und zum Zusatzschutz verwendbar. Der 4-polige Schalter kann auch 2- oder 3-polig verwendet werden. Siehe Anschlussbeispiele. Die Testtaste „T“ ist jedes Jahr zu betätigen. Über diesen Umstand und dessen Verantwortung ist der Anlagenbetreiber nachweislich zu informieren. Beim Einsatz unter speziellen Bedingungen (Baustellen, Labore) ist die Testtaste gegebenenfalls öfter zu betätigen. Hier gelten die Aussagen der jeweiligen Errichterbestimmungen. Durch die Betätigung der Testtaste „T“ wird nur die Funktion des Fehlerstrom-(FI)-Schutzschalters getestet. Dieser Test ersetzt weder die Erdungswiderstandsmessung (RE) noch die ordnungsgemässe Schutzleiterzustandsprüfung, die gesondert durchgeführt werden müssen. Typ B: Kurzzeitverzögert und stromstossfest bis 3 kA, allstromsensitiv, Typ B (ÖVE E 8601). Typ B: Hohe Zuverlässigkeit gegen Fehlauslösungen. Verbindlich vorgeschrieben für Stromkreise mit möglichem Personen- oder Sachschaden im Falle von Fehlauslösungen (ÖVE/ÖNORM E 8001-1 § 12.1.6). Typ S/B: Selektiv und stromstossfest bis 5 kA, allstromsensitiv, Typ S/B. Typ S/B: Selektiver Fehlerstromschutzschalter. Schützt bei allen Typen mit Fehlerstromformen.
