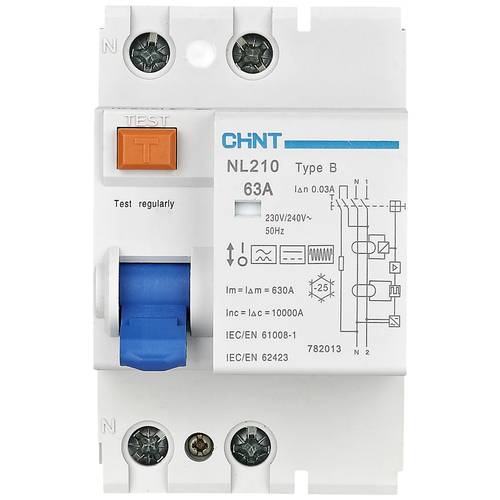

CHINT Sicherheitsrelais Chint 782013 NL210 1PN 63A 30mA B 10kA FI-Schutzschalter B/10 kA 1p

Überblick Nennspannung=,240 V Nennstrom=,63 A Ausschaltvermögen=,10 kA Polzahl=,1 Beschreibung Fl Schalter stellen Fehlerströme gegen Erde fest und schützen Personen &, Tiere bei direkter und indirekter Berührung gegen zu hohe Berührungsspannung. Sie schützen Anlagen vor Brandgefahr durch Isolationsfehler und werden sowohl in der Gebäudeinstallation als auch in der Industrie eingesetzt. Auswahl Typenklassen AC Typ: Eine Auslösung erfolgt bei langsam ansteigendem sinusförmigen Wechselfehlerstrom. Typ A: Die Auslösung erfolgt bei Wechselfehlerstrom sowie bei langsam steigenden als auch bei sofortigem pulsierenden Gleichfehlerstrom. Typ B: Eine Auslösung erfolgt bei sin. Wechselfehlerstrom, bei pulsierendem Gleichfehlerstrom sowie bei glattem Gleichfehlerstrom. Auslöseströme 10mA – Schutz für den Außenbereich 30mA – Schutz gegen direktes Berühren 300mA – Schutz gegen indirekte Berührung &, Brandgefahr Auslösezeiten Unverzögert sofortige Auslösung (ohne Zeitverzögerung). Kurzzeitverzögert G Auslösung erst nach min. 10ms Selektiv S Bei Reihenschaltung von Fl’s soll der nachgeschaltete Fl vorrangig auslösen Lieferumfang FI-Schutzschalter 1PN Typ B 63A 30mA 10kA
