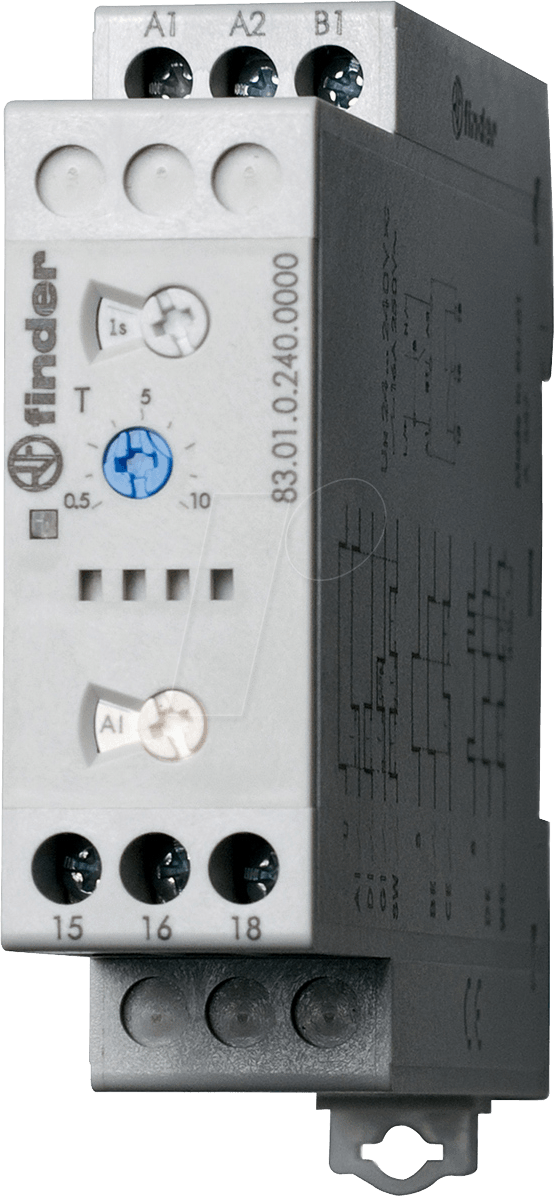

world-trading-net Zeitrelais Zeitrelais - 10 Funktionen, Universalversorgung

Zeitrelais mit 10 Zeitfunktionen und 10 Zeitbereichen, universelle Eingangsspannung (AC/DC), für Montage auf DIN-Schiene TH-35, nur für den Innenbereich - Gehäuse: Kunststoff - Montage: DIN-Schiene TH-35 - Platzbedarf: 1 Teilungseinheit - Kontaktmaterial: AgSnO2 - geeignet für den Einsatz mit induktiven Lasten - Anzahl der Verbraucher (Taster): 1 - universelle Eingangsspannung (AC/DC) - Nennspannung: 12 - 240V AC/DC - Kontaktspannung: max. 300V AC - Leistung: 16A - Schaltleistung: 1W - 4000W - Schaltfrequenz: max. 600 cykli/h - Durchgangswiderstand: =, 100mOhm - Schalthäufigkeit: >, 0,5 x 10^5 - mechanische Beständigkeit (Zyklen): >, 3 x 10^7 - Einstellknopf für Zeitfunktion, Zeitbereich und Zeiteinstellung - 10 Zeitfunktionen, 10 Zeitbereiche - Zeitfunktionen: E, Wu, Bp, Bi, R, Ws, Wa, Esa, B und T - Erläuterung der einzelnen Funktionen finden Sie unter ",Hinweis",. - Zeitbereiche: OFF, ON, 1s, 10s, 1min., 10min., 1h, 10h, 1d, 10d - Zeiteinstellung: fließend zwischen 0,1 bis 1 - Genauigkeit der Zeiteinstellung: ± 5% - grüne LED Zustandsanzeige U für Spannung und Messung der Zeit (blinkend) - gelbe LED Zustandsanzeige R für Status des Ausgangsrelais ON/OFF - Anschluss über Schraubklemmen - Querschnitt der Anschlusskabel: max. 2,5mm² (14 AWG) - Maße: ca. 64,6x17,5x90mm (HxBxT) - Gewicht: ca. 66g - Arbeitstemperatur: -20°C ... +,50°C - Lagerfeuchtigkeit: <, 85% - Schutzklasse: IP20 - alle Angaben lt. Hersteller Erläuterung Zeitfunktionen E - Schaltung mit Verzug Mit dem Anlegen der Versorgungsspannung U beginnt die eingestellte Zeit T - Rückfallverzögerung des Ausgangsrelais R. Nach Ablauf der Zeit T zieht das Ausgangsrelais R an und bleibt angezogen bis die Versorgungsspannung U unterbrochen wird. Wu - Einschalten bei der eingestellten Zeit Das Anlegen der Versorgungsspannung U schaltet das Ausgangsrelais R sofort für die eingestellte Zeit T ein. Nach Ablauf der Zeit T fällt das Ausgangsrelais R ab. Bp - Symmetrische zyklische Arbeit, die mit der Pause beginnt Das Anlegen der Versorgungsspannung U startet den zyklischen Betrieb ab dem Intervall T - Ausschalten des Ausgangsrelais R und anschließendes Einschalten des Ausgangsrelais R für das Intervall T. Der zyklische Betrieb dauert bis die Versorgungsspannung U unterbrochen wird. Bi - Symmetrische zyklische Arbeit, die mit dem Einschalten beginnt Das Anlegen der Versorgungsspannung U startet den zyklischen Betrieb ab dem Einschalten des Ausgangsrelais R für die eingestellte Zeit T. Nach Ablauf der Zeit T schaltet das Ausgangsrelais R für die Zeit T ab. Der zyklische Betrieb dauert bis die Versorgungsspannung U anliegt unterbrochen. R - Verspätung der Ausschaltung gesteuert über den S-Kontakt Der Eingang des Zeitrelais wird ständig mit Spannung U versorgt. Das Schließen des Steuerkontakts S schaltet das Ausgangsrelais R sofort ein. Das Öffnen des Steuerkontakts S startet die eingestellte Zeit der verzögerten Abschaltung des Ausgangsrelais R. Nach Ablauf der Zeit T schaltet das Ausgangsrelais R ab. Wird der Steuerkontakt S während des Intervalls T geschlossen, wird die bereits gemessene Zeit zurückgesetzt und das Ausgangsrelais R wieder eingeschaltet. Die Ausschaltverzögerung des Ausgangsrelais R beginnt, wenn der Steuerkontakt S wieder geöffnet wird. Ws - einmalige Einschalten bei der eingestellten Zeit Der Eingang des Zeitrelais wird ständig mit Spannung U versorgt. Das Schließen des Steuerkontakts S schaltet das Ausgangsrelais R sofort für die eingestellte Zeit T ein. Nach Ablauf der Zeit T wird das Ausgangsrelais R abgeschaltet. Während des Intervalls T hat ein Öffnen des Steuerkontakts S keinen Einfluss auf die auszuführende Funktion. Das Ausgangsrelais R kann nach Ablauf der Zeit T durch erneutes Schließen des Steuerkontaktes S für die eingestellte Zeit wieder eingeschaltet werden. Wa - Einschalten bei der eingestellten Zeit Der Eingang des Zeitrelais wird ständig mit Spannung U versorgt. Das Schließen des Steuerkontakts S startet nicht das Intervall T und ändert die Stellung des Ausgangsrelais R nicht. Das Öffnen des Steuerkontakts S schaltet das Ausgangsrelais R sofort für die eingestellte Zeit ein. Nach Ablauf der Zeit T schaltet das Ausgangsrelais R ab. Das Öffnen und Schließen des Steuerkontaktes S im Laufe des Intervalls T hat keinen Einfluss auf die auszuführende Funktion. Durch erneutes Schließen und Öffnen des Steuerkontaktes S kann das Ausgangsrelais R für die eingestellte Zeit wieder eingeschaltet werden. Esa - Verspätung der Einschaltung Der Eingang des Zeitrelais wird ständig mit Spannung U versorgt. Das Schließen des Steuerkontaktes S startet die Zeit T - Ansprechverzögerung des Ausgangsrelais R. Nach Ablauf der Zeit T schaltet das Ausgangsrelais R ein. Durch das Öffnen des Steuerkontakts S beginnt die weitere Messung des Intervalls T - Ausschaltverzögerung des Ausgangsrelais R, und nach Ablauf des Intervalls schaltet das Ausgangsrelais ab . Falls die Zeit, für die der Steuerkontakt S während der Messung der Einschaltverzögerung des Ausgangsrelais R geschlossen ist, kürzer ist als das eingestellte Intervall T, schaltet das Ausgangsrelais R nach dem eingestellten Intervall T ein und die Das Ausgangsrelais R bleibt für das Intervall T eingeschaltet. Wenn das Ausgangsrelais R eingeschaltet ist, hat das Schließen des Steuerkontakts S keinen Einfluss auf die auszuführende Funktion. B - zyklische Arbeit Der Eingang des Zeitrelais wird ständig mit Spannung U versorgt. Das Schließen des Steuerkontakts S schaltet das Ausgangsrelais R sofort ein. Jedes weitere Schließen des Steuerkontakts S bewirkt eine Zustandsänderung des Ausgangsrelais R in den entgegengesetzten Zustand (Merkmal eines bistabilen Relais). T - Generierung des Impulses Mit dem Anlegen der Versorgungsspannung U startet die Zeit T. Nach Ablauf der Zeit T schaltet das Ausgangsrelais für 0,5 s (Schließerzeit des Ausgangsrelais) ein. ON/OFF - Dauerhaftes Ein-/Ausschalten Die Funktionen ON und OFF werden mit dem T-Zeitbereich-Einstellknopf ausgewählt. In der EIN-Funktion sind die Schließer immer geschlossen, während sie in der AUS-Funktion geöffnet sind. Die Stellung des Funktionseinstellknopfes ist bei diesen Funktionen ebenso unerheblich wie die voreingestellte Messzeit. Die EIN- oder AUS-Funktionen werden verwendet, um den Betrieb des Relais zu testen. Sicherheits-Hinweise und wichtige Informationen! - Anschluss oder Installation darf nur von Fachpersonal durchgeführt werden! - Bitte überschreiten Sie niemals die maximale Anschlusslast - Keine Montage in der Nähe oder gar auf brennbaren Materialien wie Holz etc.! - Die 230V Komponenten müssen mit mindestens 1,5mm² Leitung angeschlossen werden! - Beachten Sie unbedingt die VDE und UVV (Unfallverhütungsvorschriften)! - Keine Montage auf oder in der Nähe (50cm Abstand) brennbarer Materialien (Entflammungstemperatur >,200°C)! - Schalten Sie bei allen Arbeiten den Stromkreis, in dem die Installation ausgeführt wird, an der Hauptsicherung komplett ab! Anderenfalls besteht LEBENSGEFAHR!!v - Erst Prüfung des korrekten Anschlusses durchführen, bevor die Spannung wieder zugeschaltet wird. - Erst nach fachgerechter Funktionsprüfung darf das Gerät in Betrieb genommen werden!
