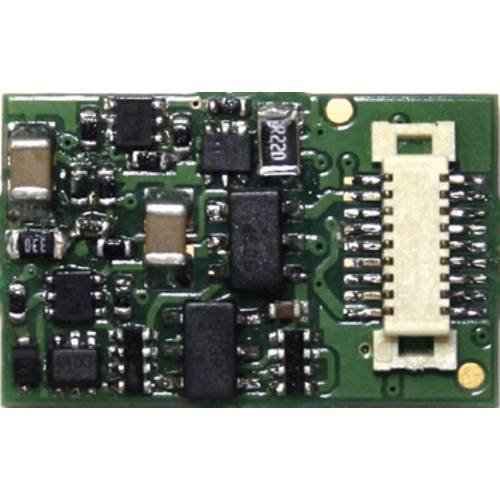

TAMS Elektronik 41-04414-01-C LD-G-41 Next18 Lokdecoder Baustein, ohne Kabel

Digitalbetrieb im Motorola II-Format: Maximal 255 Adressen 14 oder 27b Fahrstufen Funktionen F0 bis F8 (F5 bis F8 über zweite Adresse) Programmierung: Register Digitalbetrieb im DCC-Format: 127 Basis-Adressen oder 10.239 erweiterte Adressen 14, 28 oder 128 Fahrstufen Funktionen F0 bis F28 Programmierung: Konfigurationsvariablen (Direct Programming auf dem Programmiergleis, DCC-konform) oder POM (Programming on Main = Hauptgleis-Programmierung) Analogbetrieb: Analoge Anlagen mit Gleichstrom-Fahrtrafo Automatische Analogerkennung Abschaltbar Anpassung an verschiedene Motortypen und Loktypen: Einstellung der Lastregelparameter (KP, KI, KD) Verstärkungsfaktor Definition einer linearen (ggf. abgeknickten) Geschwindigkeitskennlinie durch Einstellung der Anfahr-, Mitten- und der Höchstgeschwindigkeit Im 27-/28-Fahrstufenmodus: individuelle Zuordnung einer Motorspannung zu jeder der Fahrstufen Anfahr-Kick Rangiergang: Reduzierung der Geschwindigkeit aller Fahrstufen um ca. 50 % Umschalten in den Rangiergang mit einer Funktionstaste Anfahr- und Bremsverzögerung: Getrennt voneinander einstellbar Ein- und Ausschalten mit einer Funktionstaste Automatisch Abläufe Automatisches Bremsen bei Anliegen einer unsymmetrischen Gleisspannung (ABC-Verfahren) Pendelautomatik (über ABC-Verfahren) Bremsen bei Gleichspannung (Märklin-Bremsstrecke) Geschwindigkeitsabhängiges Ein- und Ausschalten. Anwendungsbeispiele: Ein und Ausschalten des Fernlichts oder der Führerstandsbeleuchtung. Rangierfunktion durch Zuordnung des Rangiergangs und des Rangierlichts zur selben Funktionstaste Konstanter Bremsweg Automatische Anmeldung über DCC-A Funktionsausgänge Zuordnung der Funktionen zu den Ausgängen mit Function Mapping entsprechend RCN-227. Jeder Funktion (F0 bis F28, jeweils getrennt für Vorwärts- und Rückwärtsfahrt) können dabei ein oder mehrere Ausgänge zugewiesen werden. Zusätzlich besteht die Möglichkeit, den Funktionen eine andere Funktion als "AUS"-Schalter zuzuordnen. Effekte der Funktionsausgänge: Fahrtrichtungsabhängiges Schalten Rangierlicht: Beim Umschalten in den Rangierbetrieb werden gleichzeitig die Rangierlok-Signale ein- und die Signale für den Normal-Betrieb ausgeschaltet. Invertiertes Schalten: Bei Stellung "on" wird der zugeordnete Ausgang aus-, bei Stellung "off" eingeschaltet. Blinken: Durch Zuweisung der Blinkfunktion zu 2 Ausgängen und der Funktion "Invertiertes Schalten" zu einem der beiden Ausgänge wird ein Wechselblinken erzeugt. Die Blinkfrequenz wird separat für jeden Ausgang eingestellt. Dimmen: Zur Reduzierung der Spannung am Ausgang. Anwendungsbeispiel: Die für den Analogbetrieb vorgesehenen Lämpchen älterer Fahrzeuge können gedimmt werden und müssen dann nach dem Einbau des Decoders nicht ausgetauscht werden. Sukzessives Auf- und Abdimmen: Zur allmählichen Erhöhung bzw. Reduzierung der Spannung am Ausgang: Anwendungsbeispiel: Simulation von alten Öl- oder Glühlampen. Feuer-Simulation Ein/Aus bei einer definierten Spannung (Geschwindigkeit) Auslösen der Funktionen: Betätigen der Funktionstasten / Ein-/Ausschalten der Funktionen Rückmeldung mit RailCom RailCom-Sender entsprechend RCN-217: Senden der Decoderadresse Senden dynamischer RailCom-Information: Empfangs-Statistik Auslesen der CVs
