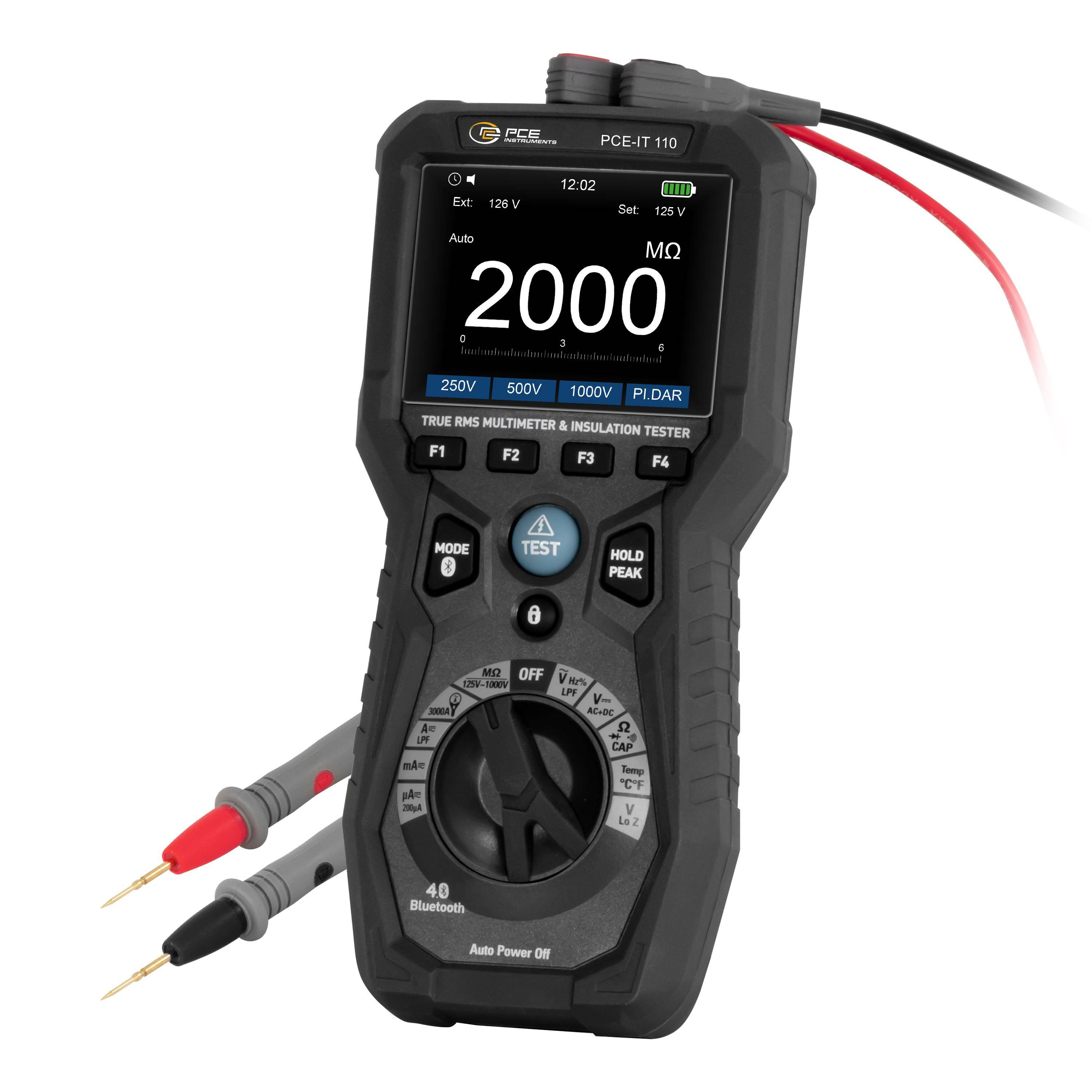

PCE IT 110 - Isolationstester PCE-IT 110

PCE Instruments Isolationstester PCE-IT 110Isolationsprüfspannungen 125 V, 250 V, 500 V, 1000 VMessfunktionen: HOLD, MIN, MAX, PEAKPI (Polarisationsindex), DAR (Absorptionsverhältnis)Hochspannungs- und ÜberlastanzeigeDiodentestAutomatische EntladungAutomatische AbschaltungVerriegelungstasteDatenspeicher mit LoggerBluetooth zur App-VerbindungAnschlüsse für Rogowski-SpuleProduktvorteile:Der Isolationstester vereint die Funktionen eines vollwertigen Digitalmultimeters mit einem leistungsfähigen Isolationstester und eignet sich ideal für professionelle Anwendungen in Industrie, Handwerk und Energieversorgung. Neben der Messung von Spannung, Strom und Widerstand bietet das Gerät auch Frequenz- und Kapazitätsmessung sowie eine Temperaturmessung über das mitgelieferte Thermoelement Typ K. Durch die automatische Bereichswahl und das 3,5 Zoll große, LC-Farbdisplay wird eine einfache und präzise Bedienung ermöglicht. Der Isolationstester erlaubt Isolationsprüfungen mit wählbaren Prüfspannungen von 125V bis 1000V und misst dabei Isolationswiderstände bis zu 6000MOhm. Zusätzlich unterstützt er die Messung des Polarisationsindex (PI) und des Absorptionsverhältnisses (DAR), was eine fundierte Beurteilung der Isolationsqualität von Leitungen, Motoren, Schaltschränken und elektrischen Anlagen ermöglicht.Dank integriertem Datenspeicher lassen sich Messergebnisse zur späteren Analyse direkt am Gerät abrufen. Über Bluetooth können die erfassten Daten kabellos auf ein Smartphone oder Tablet übertragen werden - besonders praktisch für Dokumentationen und Prüfprotokolle. Weitere Ausstattungsmerkmale wie automatische Entladung nach der Messung, MIN-/ MAX-/ PEAK-Wert-Erfassung, Hold-Funktion sowie eine Verriegelungstaste für den freihändigen Betrieb runden das Gerät ab. Der Isolationstester erfüllt höchste Sicherheitsanforderungen gemäß CAT IV 600V / CAT III 1000V und ist somit auch für Arbeiten in der Energieverteilung und an Gebäudetechnik sicher einsetzbar. Typische Einsatzbereiche für diesen Isolationstester sind unter anderem die Elektroinstallation, der Schaltschrankbau, die Wartung von Maschinen und Anlagen, Photovoltaiksysteme, der Servicebereich sowie technische Ausbildungsstätten. Mit seiner Kombination aus Vielseitigkeit, Präzision und moderner Konnektivität ist dieser Isolationstester ein gutes Werkzeug für jeden Fachmann.Technische Daten:Gleichspannung DCMessbereich 0 ... 600 mVAuflösung 0,1 mVGenauigkeit ±(0,9 % +5 Digits)Überlast 1000 VGleichspannung DCMessbereich 600 mV ... 6 VAuflösung 0,001 VGenauigkeit ±(0,9 % +5 Digits)Gleichspannung DCMessbereich 6 ... 60 VAuflösung 0,01 VGenauigkeit ±(0,9 % +5 Digits)Gleichspannung DCMessbereich 60 ... 600 VAuflösung 0,1 VGenauigkeit ±(1 % +5 Digits)Gleichspannung DCMessbereich 600 ... 1000 VAuflösung 1 VGenauigkeit ±(1 % +5 Digits)Gleichstrom DCMessbereich 0 ... 200 µAAuflösung 0,1 µAGenauigkeit ±(0,9 % +8 Digits)Gleichstrom DCMessbereich 200 µA ... 600 mAAuflösung 0,1 mAGenauigkeit ±(1,2 % +3 Digits)Gleichstrom DCMessbereich 600 mA ... 10 AAuflösung 0,01 AGenauigkeit ±(1,5 % +5 Digits)KapazitätMessbereich 0 ... 60 nFAuflösung 0,01 nFGenauigkeit ±(5 % +35 Digits)KapazitätMessbereich 60 ... 600 nFAuflösung 0,1 nFGenauigkeit ±(2,5 % +8 Digits)KapazitätMessbereich 600 nF ... 6 µFAuflösung 0,001 µFGenauigkeit ±(3 % +5 Digits)KapazitätMessbereich 6 ... 60 µFAuflösung 0,01 µFGenauigkeit ±(3 % +5 Digits)KapazitätMessbereich 60 ... 600 µFAuflösung 0,1 µFGenauigkeit ±(3 % +5 Digits)KapazitätMessbereich 600 ... 6000 µFAuflösung 1 µFGenauigkeit ±(2,5 % +20 Digits)Temperatur Typ KMessbereich -20 ... +600 °CAuflösung 0,1 °CGenauigkeit ±(3 % v.Mw. +5 °C)Temperatur Typ KMessbereich 600 ... 1000 °CAuflösung 1 °CGenauigkeit ±(3 % v.Mw. +5 °C)Temperatur Typ KMessbereich -4 ... +600 °FAuflösung 0,1 °FGenauigkeit ±(3 % v.Mw. +9 °C)Temperatur Typ KMessbereich 600 ... 1832 °FAuflösung 1 °FGenauigkeit ±(3 % v.Mw. +9 °C)Wechselspannung ACMessbereich 0 ... 6 VAuflösung 0,001 VGenauigkeit ±(1 % +5 Digits) @50 ... 60 Hz / ±(3 % +5 Digits) @61 ... 1000 HzÜberlast 1000 VFrequenzbereich 50 ... 1000 HzWechselspannung ACMessbereich 6 ... 60 VAuflösung 0,01 VGenauigkeit ±(1 % +5 Digits) @50 ... 60 Hz / ±(3 % +5 Digits) @61 ... 1000 HzFrequenzbereich 50 ... 1000 HzWechselspannung ACMessbereich 60 ... 600 VAuflösung 0,1 VGenauigkeit ±(1 % +5 Digits) @50 ... 60 Hz / ±(3 % +5 Digits) @61 ... 1000 HzFrequenzbereich 50 ... 1000 HzWechselspannung ACMessbereich 600 ... 1000 VAuflösung 1 VGenauigkeit ±(1,2 % +5 Digits) @50 ... 60 Hz / ±(3 % +5 Digits) @61 ... 1000 HzFrequenzbereich 50 ... 1000 HzWechselstrom ACMessbereich 0 ... 200 µAAuflösung 0,1 µAGenauigkeit ±(1,2 % +8 Digits)Frequenzbereich 50 ... 1000 HzWechselstrom ACMessbereich 200 µA ... 600 mAAuflösung 0,1 mAGenauigkeit ±(1,2 % +5 Digits)Frequenzbereich 50 ... 1000 HzWechselstrom ACMessbereich 600 mA ... 10 AAuflösung 0,01 AGenauigkeit ±(1,5 % +5 Digits)Frequenzbereich 50 ... 1000 HzIsolationswiderstandPrüfspannung DC 125 VMessbereich 0,125 ... 6 MOhmAuflösung 0,001 MOhmGenauigkeit ±(2 % +10 Digits)IsolationswiderstandPrüfspannung DC 250 VMessbereich 0,25 ... 6 MOhmAuflösung 0,001 MOhmGenauigkeit ±(2 % +15 Digits)IsolationswiderstandPrüfspannung DC 500 VMessbereich 0,5 ... 6 MOhmAuflösung 0,001 MOhmGenauigkeit ±(2 % +10 Digits)IsolationswiderstandPrüfspannung DC 1000 VMessbereich 1 ... 6 MOhmAuflösung 0,001 MOhmGenauigkeit ±(3 % +10 Digits)IsolationswiderstandPrüfspannung DC 125 V, 250 V, 500 V, 1000 VMessbereich 6 ... 60 MOhmAuflösung 0,01 MOhmGenauigkeit ±(2 % +10 Digits)IsolationswiderstandPrüfspannung DC 125 V, 250 V, 500 V, 1000 VMessbereich 60 ... 600 MOhmAuflösung 0,1 MOhmGenauigkeit ±(4 % +5 Digits)IsolationswiderstandPrüfspannung DC 125 V, 250 V, 500 V, 1000 VMessbereich 600 ... 6000 MOhmAuflösung 1 MOhmGenauigkeit ±(5 % +10 Digits)WiderstandMessbereich 0 ... 600 OhmAuflösung 0,1 OhmGenauigkeit ±(1,2 % +10 Digits)WiderstandMessbereich 600 Ohm ... 6 kOhmAuflösung 0,001 kOhmGenauigkeit ±(1,5 % +5 Digits)WiderstandMessbereich 6 ... 60 kOhmAuflösung 0,01 OhmGenauigkeit ±(1,5 % +5 Digits)WiderstandMessbereich 60 ... 600 kOhmAuflösung 0,1 kOhmGenauigkeit ±(1,5 % +5 Digits)WiderstandMessbereich 600 kOhm ... 6 MOhmAuflösung 0,001 MOhmGenauigkeit ±(1,5 % +5 Digits)WiderstandMessbereich 6 ... 60 MOhmAuflösung 0,01 MOhmGenauigkeit ±(2,5 % +10 Digits)FrequenzMessbereich 40 ... 10000 HzAuflösung 0,01 HzGenauigkeit ±(1 % +5 Digits)Allgemeine technische DatenMessfunktionen MIN, MAX, HOLD, PI, DARDisplay Typ LC-FarbdisplayDisplaygröße 3,5 ZollDisplay Aktualisierungsrate 3 x pro SekundeMessrate 3 HzSpeichermedium Interner SpeicherSpeicherkapazität 1800 WerteSpeicherintervall von 1 sSpeicherintervall bis 60 min.Schnittstelle BluetoothAutomatische Abschaltung von ... bis 15 ... 60 min.Automatische Abschaltung deaktivierbar JaSicherheitsstandard CAT III 1000V , CAT IV 600 VDiodentest Prüfstrom:
