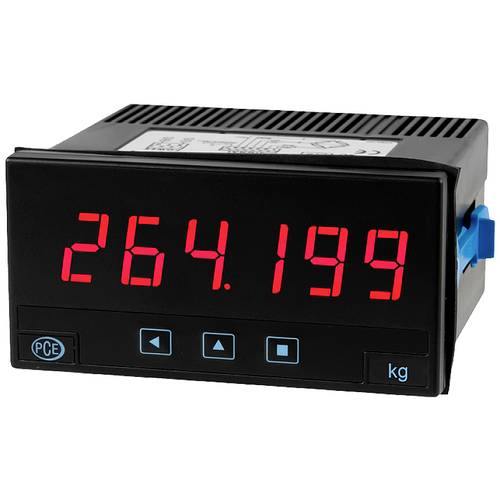

PCE Instruments Kraftanzeige PCE-DPD-F1

Die Einbauanzeige wird verwendet um die Kraft und das Gewicht, welche von Kraftsensoren und Wiegezellen mit Dehnungsmessstreifen ermittelt wird, anzuzeigen. Dabei spielt das Ausgangssignal der Messzelle keine Rolle, da die DMS-Anzeige es ermöglicht das richtige Gewicht anhand der eingestellten Empfindlichkeit in mV/V darzustellen. Die DMS-Anzeige stellt die Messwerte auf einem 6-stelligen LED Display dar. Der Messbereich könnte so theoretisch zwischen -199999 ... 999999 liegen. Je nach gewünschter und eingestellter Skalierung kann ein entsprechender Einheitenaufkleber an der Einbauanzeige aufgebracht werden. Die DMS Anzeige kann direkt die angeschlossene Messzelle mit Dehnungsmessstreifen mit Spannung versorgen. Die Versorgungsspannung ist zwischen 5 V und 10 V wählbar. Je nach gewählter Spannung können bis zu 8 bzw. 4 Kraft- bzw. Wiegezellen an die DMS-Digitalanzeige angeschlossen werden. Als Besonderheit zeichnet diese Digitalanzeige für mV/V das modulare Ausgangskonzept aus. Es stehen hier verschiedene, wechselbare Ausgangskarten je nach Anwendungsfall zur Verfügung.
