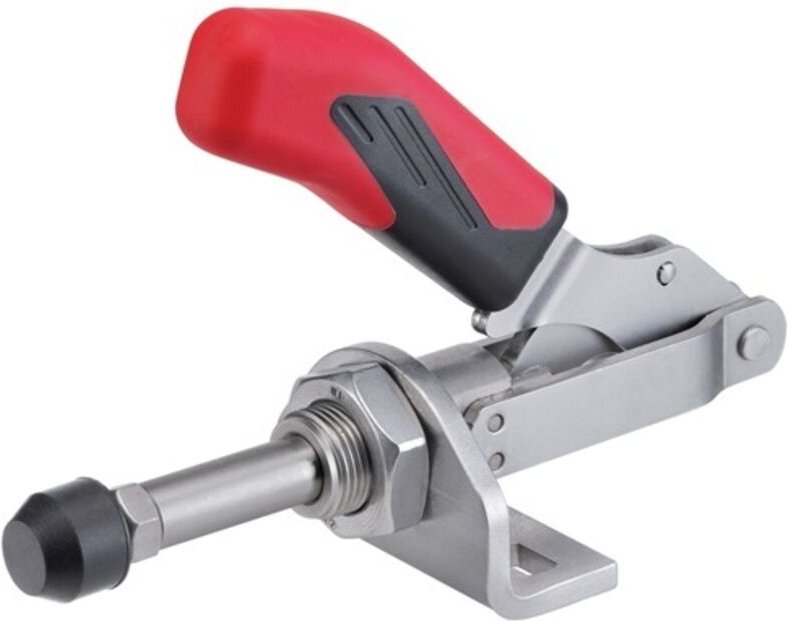

Schubstangenspanner GR.3 kurze Bauform AMF

Allgemeine Beschreibung Der Schubstangenspanner GR.3 in kurzer Bauform ist ein vielseitiges Spannwerkzeug, das sowohl als Druck- als auch als Zugspanner eingesetzt werden kann. Er verfügt über eine lange Schubstangenführung mit Befestigungsgewinde und Mutter, was eine einfache Montage ermöglicht. Der Spanner kann an Blechwänden befestigt oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Zudem ist eine Flanschbefestigung mittels Winkelfuß möglich. Technische daten Gewicht: 320 g Haltekraft F1: 2,5 kN Haltekraft F2: 2,5 kN Andrückschraube: M8 x 35 Gesamthöhe: 128 mm Höhe gespannt: 123 mm Länge gespannt: 108 mm Hub: 40 mm A: 12 mm B: 57 mm E: 25 mm L1: 108 mm L2: 16 mm L3: 115 mm HW min.: 22 mm HW max.: 35 mm M: M8 M2: M20 x 1,5 N: 33 Kompatibilität und Zubehör Der Schubstangenspanner wird komplett mit einer vergüteten, verzinkten Andrückschraube geliefert. Eine Ausführung aus nichtrostendem Stahl ist auf Anfrage erhältlich. Installation Der Spanner kann einfach
