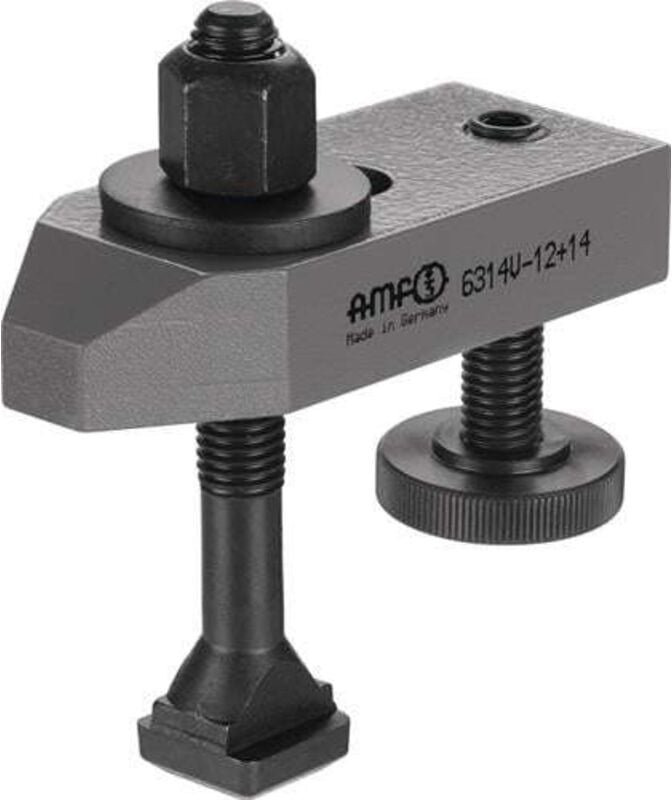

AMF - Spanneisen 6314AV abgesetzt mit Stützschraube Nut 16 mm h 13 - 58 mm

Spanneisen abgesetzt. Eigenschaften: Mit verstellbarer Stützschraube Ähnlich DIN 6314 B1 x L: 18 x 125 mm Spannschraube: M16 x 16 x 125 A = 25 mm A1 = 10 mm A2 = 12,5 mm B2 = 50 mm D = M16 E1 = 26 mm E2 = 45 mm H = 13 - 58 mm LS = 55 mm Maß H: Abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht. Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 je eine Größe. Technische Daten: Typ: 6314AV Nutenbreite a: 16 mm T-Nutenschraube DIN 787, 375300: Gr. 1616125 Abstand e Spitze zur Nut: 26 mm Nutlänge f: 45 mm Absatzhöhe A 1 : 10 mm Absatztiefe A 2 : 12,5 mm Breite B: 50 mm Höhe H: 25 mm Länge L: 125 mm Spannhöhe h: 13 mm Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Typ: 6314AV Nutenbreite a: 16 mm T-Nutenschraube DIN 787, 375300: Gr. 1616125 Abstand e Spitze zur Nut: 26 mm Nutlänge f: 45 mm Absatzhöhe A 1 : 10 mm Absatztiefe A 2 :
