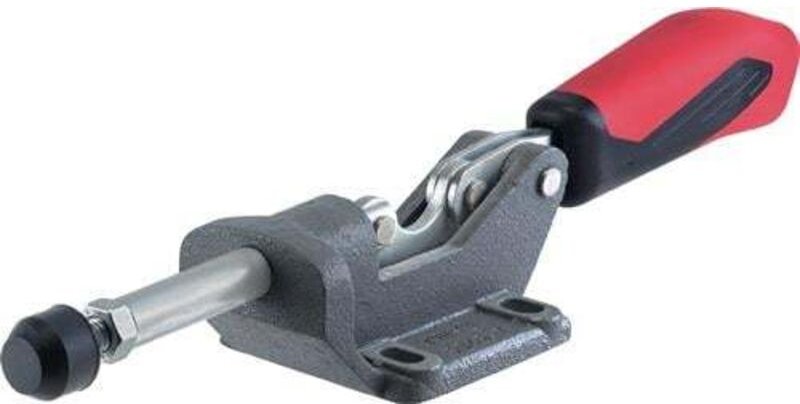

Schwerer Schubstangenspanner 5 - AMF

Allgemeine Beschreibung Der AMF Schwerer Schubstangenspanner ist ein äußerst stabiler Spannmechanismus, der sich ideal für die Serienfertigung eignet. Mit einer Schubstangenführung und einem gleichlaufenden Handhebel ermöglicht er ein schnelles Spannen und Öffnen. Der Grundkörper besteht aus Temperguss, während die Hebelteile und die Schubstange aus verzinktem und passiviertem Vergütungsstahl gefertigt sind. Eine vergütete Andrückschraube sorgt für zusätzliche Stabilität. Technische daten Typ: 6842 Lochabstand e: 41 mm Lochabstand f: 50 mm Bohrungs-⌀ d: 8,5 mm Andrückschraube: M12×50 mm Lochabstand g: 41 mm Spannhöhe h bis Mitte Schraube: 38 mm Spannhub: 40 mm Haltekraft P (Druck und Zug): 10.000 N Gesamthöhe H: 137,5 mm Gesamtlänge L: 380 mm Anwendung Der Schubstangenspanner eignet sich für verschiedene Anwendungen, darunter: Schnelles Spannen und Öffnen bei Serienfertigung Druck- und Zugspanner Einbau in Sonderspannvorrichtungen Spannen beim Bohren, Reiben, Schleifen, Biegen,
