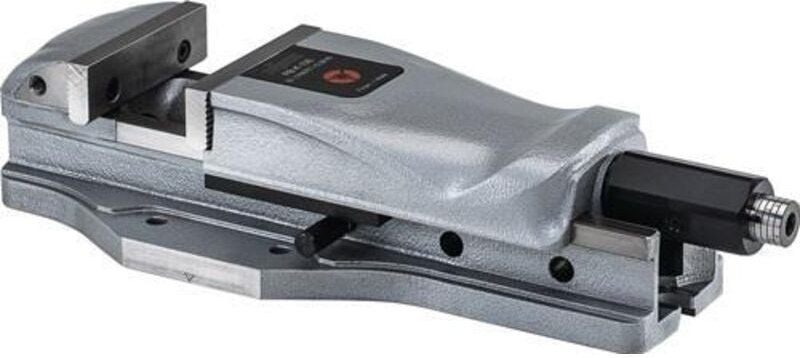

Maschinen-Schraubstock rs 4

Allgemeine Beschreibung Der Maschinen-Schraubstock RS 4 ist ein mechanisches Spannsystem, das manuell betätigt wird und ohne Kraftübersetzer funktioniert. Er ist aus Spezialguss gefertigt und bietet eine lange Führung der beweglichen Backe, was ihn für vielfältige Einsätze geeignet macht. Technische daten Backenanschlussmaße Breite: 100 mm Backenanschlussmaße Gewindedurchmesser 1: M8 Backenanschlussmaße Gewindetiefe: 13 mm Backenanschlussmaße Höhe: 19,6 mm Breite Backen: 160 mm Breite Grundkörper: 240 mm Breite Spannschlitz: 18 mm Dicke Normalbacke: 16 mm Drehplattenanschluss Befestigungsbohrung: 17 mm Drehplattenanschluss Breite: 184,5 mm Drehplattenanschluss Länge: 80 mm Drehplattenanschluss Zentrierbohrung Abstand: 175 mm Höhe Backen: 49,6 mm Höhe Führung Grundkörper: 70 mm Höhe: 120 mm Länge bewegliche Backe: 273 mm Länge Grundkörper: 410 mm Länge: 575 mm Länge Stirnseite bis Backenanlage: 80 mm Spannkraft: 45 Spannweite: 145 mm Kompatibilität und Zubehör Einsatz auf Drehplatte
